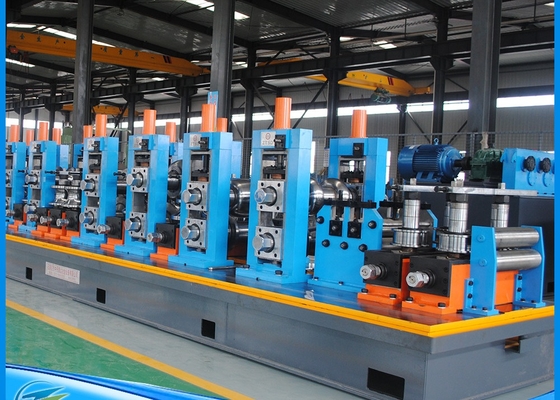

آسیاب لوله جوش داده شده فرکانس بالا HGF 150X10 7.5 اینچ Hf لوله جوش داده شده آسیاب 70x70-150x150mm

من Pخلاصه ای از

HG254 خط تولید لوله های جوش داده شده با فرکانس بالا به طور عمده بهاندازه لوله مربع70x70-150x150mm,,ضخامت از 2.0-10.0mm است.لوله گرد از89-190mmبا ضخامت 2.0-10.0mm،اندازه لوله مربع70x70-150x150mm,,ضخامت از 2.0-10.0mm است. این خط تولید هر واحد تجهیزات، استفاده کامل از تجهیزات مشابه داخلی و خارجی، طراحی نوآورانه، کنترل کامل با PC یا کنترل کامپیوتر،تکنولوژی پیشرفته، بهره برداری و نگهداری مناسب، و در اوایل دهه نود به سطح بین المللی رسید، برای سطح پیشرو داخلی.

• مواد خامFمحصول تولید شدهPروسیس، وUمشخصات پیکربندی ser

1.شرایط مواد خام

(1) نوار فولادی گرم یا سرد (با GB700-88، GB1591-88 مطابقت دارد)

(2)δs نقطه کشش ≤345Mpa ، δb مقاومت کشش ≤610Mpa

(3) ضخامت نوار:

1) ضخامت لوله گرد:2.0-10.0mm

2) ضخامت لوله مربع 2.0-10.0mm، ضخامت لوله مستطیل 2.0-10.0mm

(4) عرض نوار فولادی: 280-600mm ((± 0.2mm)

(5) قطر داخلی کویل فولادی: Φ508mm ~ Φ760mm(خریدار بالاخره تایید می کنه)

(6) قطر قطر فولادی: Φ1200-Φ2000mm(خریدار بالاخره تایید می کنه)

(7) حداکثر وزن کویل:15هزار کیلوگرم

2.Pمحدوده اندازه

(1)OD:

1) لوله گرد: φ89-φ190mm،

2) لوله مربع: 70X70-150X150mm،

(2) ضخامت محصول:

1) لوله گرد:2.0-10.0 میلی متر

2) لوله های مربع و مستطیل:2.0-10.0mm

(3) طول: 6-15M

(4)سرعت:20-50m/min

3.Pفرآیند ردوکت

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Pدقت محصول:

طول قطر لوله: ±0.1mm

5.قدرت جوش دهنده HF:

۶۰۰ کیلو وات

معرفی تجهیزات اصلی

1.Lماشين هاي بارگيري

ماشین بارگذاری برای ساخت کویل فولادی از موقعیت بارگذاری به uncoiler استفاده می شود.به طوری که سوراخ داخلی کویل فولادی به طور دقیق بر روی mandrel از uncoiler تنظیم شده است، تنش باز کردن، فشار به موقعیت اصلی.

2.یک لوله هیدرولیکبازکننده

(1) ساختار: یک لوله هیدرولیک uncoiler

(2) مشخصات

3.Sدستگاه سر کشویی

تجهیزات مورد استفاده برای سرب استیل نوار به leveler به آرامی.

دست فشار، تشکيل سر شلاق، نوع گانتري، بالا و پايين

4. Pدستگاه تراز کردن اینچ

(1) این ماشین برای صاف کردن سر و انتهای نوار فولادی استفاده می شود، باعث می شود برای برش و جوشکاری آسان باشد.

(2) موتور تراز: 15KW

(3) قطر رول پیچ: Φ210x900mm، مواد رول: 40Cr،

(4) قطر رول تراز: Φ160x900mm، مواد رول:40Cr،

(5) عرض سطح: 280-600mm

(6) ضخامت چسباندن:2.0-10.0mm

(7) سرعت چسباندن / تراز: 0-11M / دقیقه

5. نیمه اتوماتیک تراش و جوشکاری

(1) استفاده برای برش و جوشکاری سر و پایان نوار فولادی، اطمینان از تولید مداوم لوله.

(2) ضخامت نوار فولاد: 2.0-10.0mm

(3) عرض نوار فولاد: 280-600mm

(4) قدرت نوار فولادی:

δs نقطه کشش ≤345Mpa δb مقاومت کشش ≤610Mpa

(5)نوع برش: هیدرولیک

(6)نوع فشرده سازی: هیدرولیک

(7) نوع جوش: جوش با حرکت موتور

(8)مارک: جوشگر CO2 شانگهای

(9) فشار کاری هیدرولیک: 10Mpa

(10) مواد تیغه: H13

6.Hآمپول افقی

(1) این ماشین بین جوشگر تراش و میزبان (فروشگاه اندازه گیری شکل گیری) است ، برای استفاده پس از استفاده از یک رول از فولاد نوار ، قبل از استفاده از نوار نوار بعدی از قبل از آماده شدن از انکشاف ،زمان برش و جوشکاری پشت برای اطمینان از اینکه میزبان (تشکیل اندازه گیری کارخانه) تولید مداوم و ذخیره سازی فولاد نوار کافی.

(2) مارک موتور: WANGPAI

(3)این واحد شاملدردستگاه مواد فشار و حمل,جمع آوری آمپولیشن,واحد مواد حمل,واحد کنترل الکتریکی.

1)Pدستگاه مواد حمل کننده

دستگاه مواد فشار و حمل: این شامل اصلی قاب، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت سرعت کاهش، فشار و حمل رول،سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی شده؛ آن را می تواند فولاد نوار را به آمپولیاتور و زمان های متوسط آن را به انتقال اطلاعات سرعت حمل به سیستم کنترل الکتریکی،وقتي که ما خواستار متوقف کردن حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه، و همچنین می تواند سرعت را تنظیم برای حمل موتور الکتریکی و واحد سرعت مواد حمل.

2) مجموعه ی فریم های آمپولیتور

مجموعه فریم آمپولیتر: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.

3)دستگاه مواد ارسال کننده

دستگاه مواد ارسال: شامل قاب، رول های جهت هدایت، رول های هدایت از مکان بالا یا پایین.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.

(4)Sمشخصه:

1)قطر: 12000mm

2) ضخامت کویل فولادی:2.0-10.0mm؛ عرض: 280-600mm

3) سرعت حرکت مواد حمل: Vmax=100-120m/min

4) قدرت موتور تغذیه: DC 90kw Z4-200-31 (سازنده:WANGPAI)

5)قدرت موتور بدن آمپول: AC 11KWX16

6) طول ذخیره سازی: 500-1000M

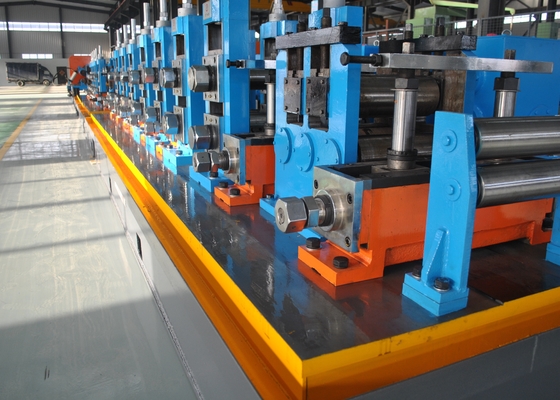

• Fآسیاب اندازه گیری و اندازه گیری

1)شکل گیری خشن(شکستن، خوشه)

رولر مسطح تغذيه، تغذيه، تغذيه، پنج رول مسطح کردن منفعل،Hافقی,Hافقی، عمودی, HافقیعموديHافقی، عمودی، عمودی، عمودی

2)شکل گیری تصفیه شده (پنجه پاس)

HافقیعموديHافقیعموديHافقی، عمودی

3)میز کاری جوش

رول راهنما، چهار رول فشرده سازی، پاک کردن مکانیکی، رول پولیش

4 Cسطح آب آب

5)دستگاه اندازه گیری

عمودیSIX استانداردهای جهانی، آقایTسر بوقلمون

8.اره آسیاب

1مواد لوله:Q235،Q355

1.2 دور: 89-190 میلی متر، ضخامت:2.0-10mm

مربع:89-190 میلی متر، ضخامت:2.0-10mm

1.3 حداکثر سرعت خط: 50m/min (طول برش 9m است، OD لوله F70mm است، و ضخامت دیوار 3.0mm است.)

1.4 جهت تولید خط لوله:

1.5 ارتفاع خط:

ارتفاع از کف تا کف لوله: میلی متر

ارتفاع از سطح قسمت اندازه گیری که برای نصب دستگاه اندازه گیری سرعت است تا پایین لوله:

اندازه مکانی که رولر اندازه گیری سرعت در آن نصب می شود:

1.6طول برش لوله: 6،000-15،000 میلی متر

1.7 دقت برش: ±2 mm (نیاز به عدم ثبات سرعت خط برای نردبان ≤2%)

1.8قیمت برر: حداکثر: 0.2mm

2.1 موتورهای سرو را اتخاذ کنید.

10.600kWHجريان جوش: ((sآنژنگ)
