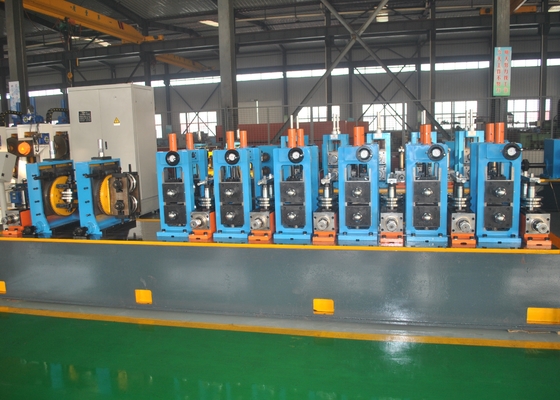

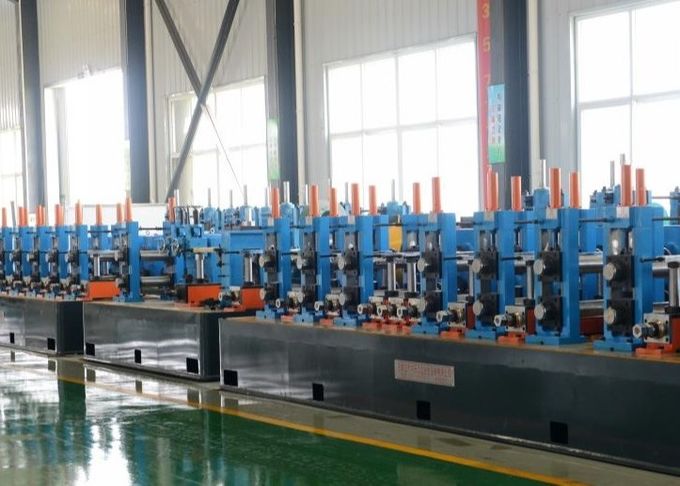

5.شکل گیری و اندازه گیری ساخت آسیاب بخش:

پایه های رول افقی: 7 پایه های رول عمودی: 9

بخش جوش:

استند رول راهنما؛ استند رول فشرده؛ استند تراش جوش؛ استند آسیاب؛ خنک کننده آب

بخش اندازه گیری:

پایه های قطبی: 5 پایه های عمودی: 5

ترک ها سر:2 مجموعه (4 نوع رول)

اصلیACموتور:بخش شکل گیری: 90Kw 1 مجموعه ((SIMENS) ؛

بخش اندازه گیری: 110Kw 1 مجموعه ((SIMENS)

اصلی کاهش دهنده:2 مجموعه

ساختار و عملکرد اصلی تجهیزات

مجموعه تغذیه

به طور عمده به حد بالا و پایین از استیل نوار، آسان برای نوار از حلقه به آرامی به ماشین تشکیل، جلوگیری از نوار bobbing بالا و پایین.

از یک جفت رول و براکت چپ و راست تشکیل شده است، مواد رول Gr15 است، فرکانس بالا فرآیند خنک کننده. سخت بودن خنک کننده HRC58-62،براکت چپ و راست ساختار جوش صفحه فولادی است

ماشین تراز کننده پنج رول

به طور عمده برای برابر کردن از نوار فولاد، برای نوار به ماشین به آرامی، جلوگیری از نوار bobbing بالا و پایین

با استفاده از ساختاری از نوع 5 رولر بالا 2 پایین 3، دو رولر بالا می توانند به تنهایی تنظیم شوند، به ترتیب برای کنترل فضای خالی رولر بالا و پایین، اطمینان از اثر سطح بندی،مواد رول صاف کننده Gr15 است.، خنک کننده فرکانس بالا، سختی خنک کننده HRC58-62

استند رول افقی

قاب رولر افقی اجزای کلیدی از شکل گیری و اندازه گیری آسیاب است،از طریق نوار به لوله و تضمین دقت اندازه لوله فولاد توسط آن انجام می شود

استند رول افقی با ساختار گانتری، تغییر رول در کنار

قطر شیفت رول افقی φ است80mm(مدل دنده:برگرد#3516,سابق#32216)مواد 42CrMo؛ خاموش کردن فرکانس بالا.

روش تنظیم بالا و پایین: دستی.

زیر از رول پایین از رول افقی است پد حفاظت از بیش از حد بار، زمانی که بیش از حد بار برای کاهش آسیب از رول افقی و پرت

محافظت از مواد بالش HT200 است

محور رول افقی افزایش نوت تراشیدن پای ثابت رول، برای تولید تنظیم مواد نازک سودمند است

مواد پوشش پایین رولر افقی از HT200 اصلی، به جای Q235A، به منظور جلوگیری از شکستن پوشش پایینی در فرآیند استفاده بعدی.در مهر پوشه پایینی از مهر روغن استفاده می شود.به منظور جلوگیری از ترازو و آهن در حالی که، افزایش طول عمر زندگی نردبان، تمام بولت های اتصال از سطح عادی اصلی به 8.8 بولت قدرت بالا،برای اطمینان از اینکه در آینده قدرت اتصال و ثبات در روند استفاده طولانی مدت.

قاب و جدول پیوند استفاده از چهار 8.8 بولت قدرت بالا، اطمینان از استحکام و دقت قفسه در فرآیند تولید بعدی

استند رول عمودی

ایستاده رول عمودی است که اجزای کلیدی از شکل گیری و اندازه گیری آسیاب، کمک اصلی افقی رول تغییر شکل، جلوگیری از ریبوند نوار، جذب بخشی از لبه کشش منتظر

ایستاده رول عمودی عمل تنظیم یک پیچ را اتخاذ می کند، در تغییر رول

قطر شیفت رول50mm، ماده است40Cr، خاموش کردن فرکانس بالا.

مواد رول عمودی فولاد ریخته شده را اتخاذ می کند، با دستگاه صفحه کشش بر روی رول عمودی، رول عمودی با مغز تنظیم کننده بالا و پایین، ارتفاع می تواند "تنظیم" شود،برای تنظیم تولید مواد نازک مثل صعود به تپه

استند راهنمای بخیه جوش

استند راهنمای خیاط جوش به طور عمده اندازه گوشه باز و جهت

جوش، جوش به دقت به رول اکستروژن، برای اطمینان از کیفیت جوش، قاب رول راهنما می تواند به علاوه یا معکوس 20 درجه در امتداد محور چرخش لوله، تنظیم بالا و پایین، و در اطراف.

قطر گره φ55 ((مدل چرخ # 7511)

استند رول فشرده

Squeeze رول ایستاده است عمدتا به فرکانس بالا گرمایش لوله بیلت اکستروژن به لوله جوش، یک بخش عمده از تضمین کیفیت جوش،ساختار قاب رولر اکستروزن با رول عمودی یکسان است.

شفت رول فشرده شدن Dia.60mm(مدل دستگاه #7512)مواد 40Cr، خاموش کردن فرکانس بالا.

درمان حالت پس از چرخاندن خشن و سپس چرخاندن کامل، پس از چرخاندن کامل، درمان خاموش کردن فرکانس بالا، آسیاب پس از خاموش کردن فرکانس بالا

از دستگاه خارج خارج کنید

این دستگاه برای پاک کردن بخیه جوش و حذف خارجه استفاده می شود. این دستگاه از دو دستگاه برش برای استفاده متناوب ساخته شده است. اگر یکی از آنها آسیب دیده باشد، دیگری جای آن را برای پاک کردن می گیرد.کاوشگرها می توانند تنظیم شوند و دارای عملکرد بلند کردن سریع توسط کام هستند. دو رولر حمایتی زیر پشتی چاقو وجود دارد، به منظور تحمل بیش از حد از خراش.

خنک کننده آب

از آن برای خنک کردن ناحیه جوش استفاده می شود تا اطمینان حاصل شود که لوله فولادی دقیقاً صاف می شود. این نوع ساختار را که اسپری و حمام آب را به یک ترکیب می کند، اتخاذ می کند.

دستگاه اندازه گیری

دستگاه صاف کننده خشن(سر بوقلمون)

نام دیگر آن سر ترک ها است و در آخرین قسمت از آسیاب اندازه گیری بیان شده است، از آن برای صاف کردن لوله به صورت خشن استفاده می شود.آن را از دو مجموعه از چهار رول صاف و سر می تواند چرخش و تنظیم برای راست و چپاز روش سه نقطه ای برای لوله ی فولادی استفاده می کنه.

تجمع محور کاردان

آن را برای اتصال جعبه گیربکس و استند رول افقی استفاده می شود، همچنین جعبه گیربکس اصلی و

جعبه گیربکس تمدید شده.گره انتقال. آرهسودمندبرای استفاده، نگهداری، تغییر و تطبیق، همچنین دارای عملکرد حفاظت از بیش از حد برای ایستاده افقی است.

گیربکس کاهش

کاهش دهنده واحد استفاده می کند دومین پیچ آرک دنده کاهش دهنده. هر کاهش دهنده شامل یک جفت از دنده های آرک مارپیچی و دو در دنده های استوانه ای است. مزیت جعبه دنده کاهش سرعت استوار و با دوام است،هزینه پایین نگهداری و تعویضمواد چرخ دنده های منحنی:20CrMnTi

6.برگهای سرد(کايکونگ)

7.رول خروجیجدول (22m)و دستگاه چرخاندن لوله

8. جیدکتر کل40خیلی خبWحالت جامد فرکانس بالا جوشکاری

سازنده: سانژنگ

توضیحات تجهیزات

1.1پارامتر فنی 400kWجوشکاری

منجوشگر یکپارچهGGP-40صفر صفر3-CC:

• قدرت اسمی: 400 کیلو وات
• قدرت نامی DC: :P_d=400kW
• ولتاژ نامی DC::U_dN=450 ولت
• جریان ثابت نامی: I_dN=890A
• کل کارایی: η≥85٪
• قدرت خروجی: P_بیرون>400 کیلو وات
• فرکانس طراحی شده: f=250~300kHz
• اینورتر MOSFET: 100kW×4
• کابل ورودی خط: 185mm²×2 pc/phase

Wخنک کننده آب آب:

• استفاده از مبادله گرما آب-آب
• ظرفیت خنک کننده: 140kW
• قدرت نامی پمپ در خط: 7.5kW
• جریان کاری پمپ در خط: 50 متر³/h
• ارتفاع پمپ در خط: 32 متر
• حجم مخزن آب نرم: 0.55 m³
• مساحت مبادله گرما: 15 متر²
• دمای ورودی آب گردش خارجی: ≤35°C
• فشار ورودی آب: 0.25/0.45MPa
