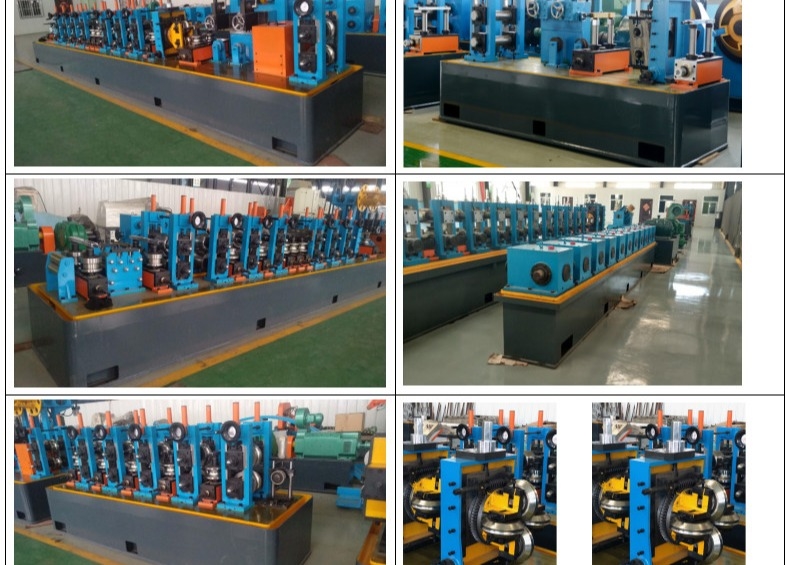

خط تولید آسیاب لوله های پروفیل Roll Pass Precision Erw



خط تولید لوله جوش داده شده با فرکانس بالا HG50 برای تولید لوله های جوش داده شده با قطر Ф16 ～ 50 میلی متر و ضخامت دیواره 1.0 ～ 3.0 میلی متر و همچنین لوله های مربع و مستطیل و لوله های تغییر شکل یافته در اندازه مربوطه ساخته شده است.با استفاده از طراحی رول پاس ، خط تولید می تواند لوله های فولادی جوش داده شده با ماشینکاری با کیفیت خوب و مونتاژ با دقت بالا را تولید کند.



دراهنمای esign :

performance بهبود عملکرد عملیاتی و عملکرد تولید.

the بهبود محیط و امنیت عملیات.

stability بهبود ثبات محصول ؛

produc بهبود بهره وری محصول ؛

● هزینه های رول را کاهش دهید.

با توجه به دستورالعمل طراحی برای بهبود شخصیت عملیاتی و محیط زیست و ایمنی و تولید شخصیت ، کاهش هزینه غلتک برای تضمین بهره وری بالا ، خط تولید HG50 سبک سوراخ دو شعاع طراحی را انتخاب می کند.

• مشخصات مواد:

مطابق با استاندارد YB189-64

(1) ماده: فولاد کم کربن و فولاد ساختمانی کم آلیاژ

(2) خواص مکانیکی: σb≤520Mpa ، σs≤340MPa

(3) عرض نوار: 56 ～ 160 میلی متر

(4) ضخامت نوار: 1.0 ～ 3.0 میلی متر

(5) سیم پیچ نوار فولادی: قطر داخلی سیم پیچ: φ480 ～ φ520 میلی متر

قطر بیرونی سیم پیچ: φ1000 ～ φ1800 میلی متر

(6) وزن سیم پیچ: ≤2T

• مشخصات اصلی محصولات لوله جوشکاری:

(1) قطر لوله دور: φ16 ～ φ50 میلی متر

(2) ضخامت دیواره لوله ها: 1.0 ～ 3.0 میلی متر

(3) طول برش ثابت: 4 ～ 12 متر

(4) دقت برش لوله: 0 ～ 3 میلی متر

• سرعت تشکیل

100 20 20 متر در دقیقه

• منبع تغذیه ، آب و هوا:

(1) قدرت:

حجم برق خط تقریباً 600 کیلو وات

منبع تغذیه 380V / 50Hz / 3 fazes

(2) آب خنک کننده گردش خون:

جریان: 30T / h ～ 40 T / h

حجم استخر: 60 متر مکعب

(3) هوای فشرده

جریان: 5 متر مکعب در دقیقه

فشار: 5 ～ 7 کیلوگرم در سانتی متر مربع

• کارگاه:

عرض 8 متر ، طول 100 متر ، ارتفاع حداقل 5 متر از سقف ریل تا زمین.

• لغو اتصال

uncoiler از ساختار دو انبساطی و سنبه های کنسولی است.شامل دو قسمت اصلی است: بدنه اصلی و پایه ثابت.بدنه اصلی به سیستم پنوماتیک مجهز شده است تا نیازهای انبساط ، انقباض و ترمز شدن سنبه ها را برآورده سازد.

OD سیم پیچ	Φ1000-1800 میلی متر
شناسه سیم پیچ	Φ480-520 میلی متر
ضخامت نوار	1.0-3.0 میلی متر
عرض نوار	56-160 میلی متر
وزن تک نوار	Max2T
نوع گسترش	عملکرد دستی
زنگ تفريح	رانندگی بادی







• خودکار سشنیدن و جوشکاری



برای بریدن قسمت نامنظم سر و دم نوار استفاده می شود و دم نوار سیم پیچ قبلی را با سر نوار سیم پیچ بعدی تراز می کنیم و آنها را به هم جوش می دهیم تا به طور مداوم حلقه تغذیه شود.



فرم ساختاری: تخت جوش برشی ، دستگاه تغذیه خرج کردن ، دستگاه دو مرکز ، سیستم برش دو برش ، سیستم صفحه برش ، سیستم رانندگی صفحه پایین جوش و غیره



عرض نوار	56-160 میلی متر
ضخامت جوشکاری	1.0-3.0 میلی متر
نوع برش	برش اتوماتیک
حالت جوشکاری	جوشکاری خودکار
فشار هیدرولیک	8-10MPa
چرخه کار	حداکثر .180 ثانیه

• Spiral Accumulator 5M



این واحد اصلی شامل دستگاه فشار دادن و حمل مواد ، مونتاژ باتری ، واحد کنترل واحد ، واحد کنترل برق است.

دستگاه را فشار دهید و حمل کنید: می تواند فولاد نوار را به باتری تأمین کند و میانگین زمان انتقال اطلاعات سرعت حمل به سیستم کنترل الکتریکی ، هنگامی که ما خواستار توقف حمل مواد به این واحد هستیم ، رول به موتور الکتریکی متوقف می شود و فشار دادن و حمل رول مواد توسط شکست ، و همچنین می تواند سرعت را برای حمل موتور الکتریکی تنظیم کند و واحد سرعت ماده را حمل کند.

مونتاژ قاب باتری: این می تواند برای ذخیره مواد فولادی نوار از واحد فشار و حمل استفاده شود و می توان آن را از رول مواد ارسال کننده مرکز تهیه کرد.

دستگاه ارسال کننده: این می تواند فولاد نواری را به شکل سیستم حمل کند و اطلاعات مربوط به سرعت مواد را به دستگاه کنترل الکتریکی ارسال کند.



مشخصات:

سبک کار	تغییر دایره
سرعت حرکت مواد را حمل کنید	Vmax = 240 متر در دقیقه
مزیت - فایده - سود - منفعت	مطالب بیشتر ، اعتصابی نیست
فرم خرج کردن	پنوماتیک ، 6 مگاپاسکال
ضخامت سیم پیچ	1.0-3.0 میلی متر
عرض	56-160 میلی متر
منطقه ذخیره سازی	3.0 مترمربع
قدرت موتور الکتریکی مطبوعات و حمل	11 کیلو وات
موتور الکتریکی قاب باتری	22 کیلووات



شکل دادن و اندازه گیری





واحد تشکیل و اندازه گیری تجهیزات حیاتی خط آسیاب لوله است.این واحد از نظریه قاب رول پیروی می کند.این می تواند برخی از مشخصات فولاد فولادی را با جوشکاری بدون تماس ادامه دهد ، یعنی مقداری فولاد نواری را به این واحد منتقل می کند و اجازه می دهد قاب از طریق لوله به لوله خام منتقل شود ، و سپس مایع الکتریکی را با هم بر روی سطح جوش لوله قرار می دهد تا دمای لوله را با توجه به جوشکاری با استفاده از جوشکاری رول بالاتر درمان کنید و سپس پس از خنک شدن ، اندازه و صاف کننده را تولید کنید تا لوله مورد نیاز شما تولید شود.





تشکیل لوله OD.	دور: Φ16-50 میلی متر
تشکیل ضخامت دیوار لوله	1.0-3.0 میلی متر
سرعت شکل گیری	حداکثر 100 متر در دقیقه
عدد.شکل گیری پایه ، افقی	7
عدد.از پایه های تشکیل ، عمودی	10
پایه رول راهنما	1
استند رول را فشار دهید	1
پایه رول سنگزنی	1
برش تراشنده Bur	2 مجموعه
تعداد پایه های اندازه ، افقی	5
عدد.از پایه های اندازه ، عمودی	5
سر ترکها	2 ست تک سر
قطر شفتو مواد ایستاده رول افقی	Φ60 میلی متر ، ماده 40Cr
قطر شفتو مواد ایستاده رول عمودی	Φ40 ماده 40Cr

• اره پرواز

دستگاه برش تجهیزات اصلی در لوله تولید است و از آن برای برش دقیق انواع لوله های قاب به طور خودکار استفاده می شود.با توجه به استفاده از سیستم کنترل STD با دقت بالا و سیستم ماشین آلات ، این واحد دارای مزیت دقیق دقیق ابعادی است و ماشین آلات بهترین مزیت را منتقل می کنند ، بنابراین توانایی سریع و پردازش دقیق این مزیت واحد است.





مپارامترهای درد:

(الف) موتور محرک: سروو موتور 15 کیلو وات

(ب) موتور برش: فرکانس متغیر 15 کیلو وات

(ج) حداکثر سرعت خطی: 100 متر در دقیقه.

(د) محدوده طول برش: 4 ~ 12 متر

(e) دقت طول برش: ± 1.5 میلی متر (نوسان سرعت خط از 2 exceed فراتر نمی رود)

(f) جهت تغذیه: با توجه به نیاز مشتری

(g) سرعت ردیابی: همان آسیاب لوله (20-100 متر در دقیقه)

(h) عملکرد معادله: خودکار ، دستی ، عملکرد برش خط کش کوتاه را دارد





• غلتک ترانزیت

لوله های تمام شده در امتداد غلتک Transit کار می کنند و به طور خودکار به نیمکت منتقل می شوند.سپس دستگاه بسته بندی ساده لوله ها را به شکل شش گوش بسته بندی می کند.

موتور: 3 کیلو وات

طول: 18 متر





• غلتک

ماده: Cr12

سختی غلتک: HRC58-62

عمیق شدن سخت شدن رفع: 10 میلی متر

ناهمواری سطح: Ra≤0.8um







• جوشکار با فرکانس بالا 200 کیلو وات

(1) 200KW حالت جامد جوشکار با فرکانس بالا ، 380V / 220V ، 50Hz

(2) پارامتر طراحی

power قدرت اسمی: 200 کیلو وات

● قدرت dc دارای امتیاز: Pd = 200kW

voltage ولتاژ DC نامی: UdN = 450 ولت

● جریان DC نامی: IdN = 1350A

efficiency کارایی منبع تغذیه: η≥85٪

power توان خروجی: Pout ＞ 200kW

frequency فرکانس طراحی: f = 200KHz ± 50KHZ

in اینورتر MOSFET: 120kW × 6

form فرم خروجی از شیار:

بدون ترانسفورماتور جوشکاری خروجی ، رزونانس ثانویه

(3) الزامات توزیع

power قدرت اسمی: 200 کیلو وات

● قدرت dc دارای امتیاز: Pd = 200kW

factor ضریب توان دارای امتیاز: COSφ≥0.9

capacity ظرفیت توزیع: S≥800kVA

voltage ولتاژ سرویس: 380V / 50Hz

current به جریان خط: I = 1050A

cable کابل ورودی: دو کابل مسی 240 میلی متر به صورت موازی ، سه سیم چهار فاز سیم استفاده می شود

• گردش سیستم خنک کننده آب نرم

● مبدل حرارتی آب - آب

pressure فشار آب گردش خون داخلی: 0.15 ~ 0.25MPa

flow جریان آب گردش خون داخلی: 50 متر مکعب در ساعت

temperature دمای خروجی آب در گردش آب داخلی: ≤40

temperature دمای آب برگشتی گردش آب داخلی: ≤45

area منطقه مبدل حرارتی: ≥25m²

flow جریان آب گردش خون خارجی: .4 65.4m³ / ساعت (منبع خریدار)

temperature دمای ورودی آب گردش خون خارجی: ≤35

pressure فشار آب ورودی: 0.20 ～ 0.3MPa (حدود 2.0 ～ 3 کیلوگرم در سانتی متر مربع)

نوع جوشکاری: القایی

نوع: سیستم خنک کننده آب و آب

• سیم پیچ القایی: 2 ست
