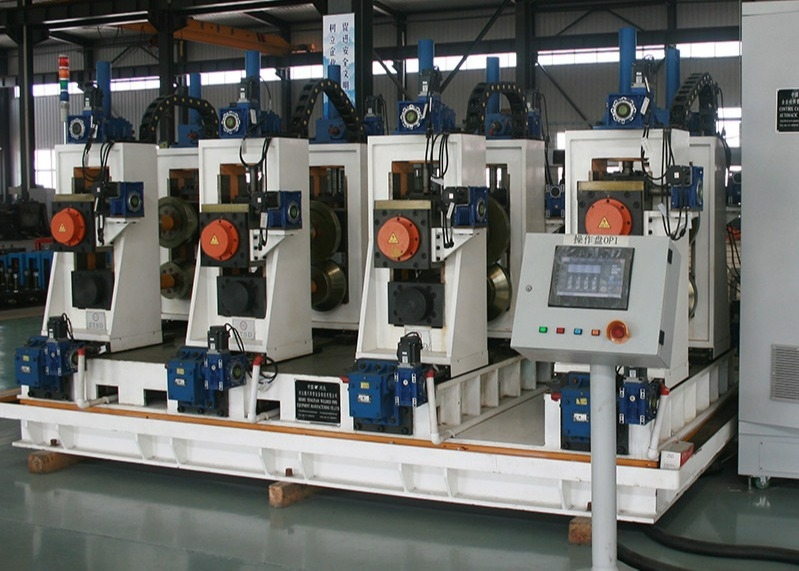

سرعت 0-80m/min دستگاه آسیاب لوله جوش تمام اتوماتیک خم سرد 30x50mm Erw

سرعت 0-80m/min کاملا خودکار خم سرد 30x50mm Erw دستگاه آسیاب لوله جوش

اطلاعات محصول

این تجهیزات شرکت ما است به منظور پاسخگویی به الزامات بازار بین المللی، با توجه به شرکت ما واحد سری LW در ترکیب با فن آوری FF تشکیل،توسعه خط آسیاب لوله مربع و مستطیل اتوماتیک.

ویژگی های اصلی تجهیزات

• در یک دوره بسیار کوتاه از زمان به پایان رساندن تنظیم رول، به شدت کاهش زمان تغییر رول هنگام جایگزینی محصولات، در نتیجه بهبود بهره وری و کاهش هزینه های تولیدی؛

• به دلیل تجهیزات اتخاذ یک مجموعه از قالب ترکیبی، تولید مشخصات مختلف از لوله، فقط نیاز به تنظیم، نیازی به تغییر، نرخ صرفه جویی در رول بالاتر از 90٪،در نتیجه کاهش هزینه رولر;

• به دلیل تجهیزات اتخاذ موتور تنظیم خودکار،به این ترتیب کاهش تعداد کارگران،کاهش هزینه های نیروی کار، کاهش شدت کار کارگران،بهبودی محیط کار کارگران;

• عملیات تجهیزات ساده است، فقط نیاز به دانستن اندازه و ضخامت دیواره لوله در تولید، سپس آن را وارد رابط، آن را به طور خودکار تنظیم خواهد کرد،بنابراین سطوح پایین تر از الزامات فنی پرسنل عیب یابی.

• با تنظیم خودکار، کاهش ورودی ابزار و آسیب به تجهیزات هنگام تغییر رول، بهبود عمر خدمات تجهیزات.

• با توجه به ساختار رول کامپوزیت، تماس نقطه ای بین رول و نوار به جای تماس خط اصلی،سایش رول را کاهش می دهد و عمر خدمت رول را بهبود می بخشد.

• می تواند مشخصات خاصی از فولاد خمیده سرد را تولید کند، مانند فولاد U،C و غیره، عرض و ارتفاع محصول را می توان به طور نامحدود تنظیم کرد.

طیف تولید تجهیزات

تجهیزات از قسمت های زیر تشکیل شده اند:

دستگاه هیدرولیک تک لوله ای

Decoiler عمدتا متشکل از پایه، افزایش مخروط سر، سیستم هیدرولیک، ترمز هیدرولیک، به افزایش و نوع cantilever طبل واحد، سر conical، یک آنلاین؛ترمز هیدرولیک.

صاف کننده انتها

این واحد به طور عمده برای هدایت سر فولادی کویل جدید به واحد صاف کننده استفاده می شود پس از اینکه واحد uncoiler کویل را به محل کار می آورد.

قدرت موتور الکتریکی:1.5KW

فشار پردازش:7Mpa

سرعت را کاهش دهید:BW17-4

صاف کننده

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

سطح صاف کننده و قابلیت فشار:

رول صاف کننده و فشار دهنده Dia:Φ180

رول صاف کننده Dia:Φ120

سرعت سطح صاف کننده:11m/min

سبک سرعت تنظیم: هیچ درجه سرعت تنظیم

سبک ساختار: فشار و حمل، واحد تراز کننده پنج رول

سبک بالا و پایین: سیستم هیدرولیک

عرض صاف کننده: 100-480mm

ضخامت صاف کننده:2.0-6.0mm

فشار کاری سیلندر هیدرولیک:7Mpa

قدرت موتور الکتریکی: 22KW

Aخارج از بدن Cuttinماشین جوش

ماشین برش و جوش خودکار برای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوش استفاده می شود.

آمپول های اسپیرال افقی

این واحد شامل دستگاه مواد فشار و حمل، مجموعه ای از باتری ها، واحد مواد حمل، واحد کنترل الکتریکی است.

این شامل اصلی فریم، موتور الکتریکی، واحد ترمز، چرخش جهت انتقال محور قدرت از سرعت کاهش، فشار و حمل رول، سیستم فشار هوا از رول راهنما، واحد سرعت بازرسی؛آن را می تواند قطعه فولاد را به آمپولیاتور و زمان متوسط آن را به انتقال انتقال سرعت حمل اطلاعات به سیستم کنترل الکتریکی، زمانی که ما درخواست توقف حمل مواد به این واحد، آن را متوقف رول به موتور الکتریکی و فشار& رول مواد حمل توسط وقفه،و همچنین می تواند سرعت را تنظیم کند تا موتور الکتریکی را حمل کند و واحد سرعت مواد را حمل کند.

(2) مجموعه فریم آمپولی: شامل موتور الکتریکی، فریم ، رول دایره داخلی، رول دایره خارجی و رول فشار است.آن را می توان برای ذخیره مواد استیل نوار از واحد مطبوعات و حمل استفاده می شود و می تواند از مرکز ارسال از رول مواد کشیده شود.

(3) دستگاه مواد فرستنده: شامل قاب، رول های جهت گیری، رول های هدایت کننده از مکان بالا یا پایین است.آن را می تواند حمل استیل نوار به شکل سیستم و ارسال اطلاعات سرعت انجام مواد به دستگاه کنترل الکتریکی.

(4) پارامترهای فنی:

سبک کار: دایره ثابت

مزیت: مواد ذخیره سازی بیشتر، هیچ ضربه ای به سطح فولادی نیست.

ضخامت کویل فولادی:2.0-6.0mm، عرض: 100-480mm

سرعت حرکت مواد حمل کننده: Vmax=120m/min

فشار روغن هیدرولیکی:7Mpa

قدرت موتور الکتریکی مستقیما از مطبوعات و حمل: 45KW

موتور الکتریکی فریم باتری: 90KW

آسیاب شکل دهی و اندازه گیری

شامل رول تغذیه، دستگاه مرکز خودکار، استانداردهای سطح گذاری غیرفعال، استانداردهای رول افقی (P1) ، استانداردهای رول عمودی (L1) ، استانداردهای رول افقی (P2) ، استانداردهای رول عمودی (L2) ،ایستاده های افقی (P3)"پنجه رول افقی" (P4) ، "پنجه رول عمودی" (L3) ، "پنجه رول افقی" (P5) ، "پنجه رول افقی" (P6) ، "پنجه رول افقی" (P7) ، "پنجه رول عمودی" (L3) ، "سه فریم منحنی خالی"جهت جوش، پنج رول اکستروژن، برش burr، سیستم از بین بردن burr دو استند، استند نور رولینگ، سیستم خنک کننده، اندازه گیری استند رول عمودی (DL1) ، چهار استند رول (F1) ، چهار استند رول (F2) ،چهار رولر فریم (F3)، چهار قاب رول (F4) ، سر ترک (C2) ، سیستم کنترل الکتریکی، و غیره

اره سرد

اره سرد تجهیزات کلیدی در لوله تولید است و برای برش دقیق انواع لوله های فریم به طور خودکار استفاده می شود.,این واحد دارای مزیت اندازه دقیق خوب است، و بهترین مزیت انتقال ماشین آلات، بنابراین توانایی سریع و پردازش دقیق، بدون بور، این مزیت واحد است.

رولر

ماده:Cr12Mo1Vi1 قدرت بالا، مقاومت خوب در برابر سایش
