جزئیات محصول:
پرداخت:
|
استحکام عملکرد ماده اولیه: | σs≤345Mpa | مقاومت کششی ماده اولیه: | σb≤560 Mpa |
---|---|---|---|
سرعت در حال اجرا: | 1-4 میلی متر | عرض نوار فولادی: | 270-800 میلی متر |
فولاد مربع توخالی مربع: | 30x30-100x100 | ضمانتنامه: | یک سال |
نوع جوشکاری: | جوشکاری با فرکانس بالا | سرعت: | 0-80m / min |
برجسته: | آسیاب لوله کربن erw,آسیاب لوله مربع erw,آسیاب لوله مستطیل شکل erw |
این تجهیزات به منظور پاسخگویی به نیازهای بازار بین المللی است ، با توجه به شرکت ما واحد سری LW همراه با فناوری تشکیل FF ، خط آسیاب لوله مربع و مستطیل اتوماتیک را توسعه می دهد.
ⅰ،
ویژگی های اصلی تجهیزات:
در مدت زمان بسیار کوتاهی برای اتمام تنظیم غلتک ، هنگام تعویض محصولات ، زمان تغییر غلتک بسیار کاهش می یابد ، بنابراین کارایی را کاهش می دهید و هزینه تولید را کاهش می دهید.
با توجه به اینکه تجهیزات یک مجموعه قالب ترکیبی را تولید می کنند ، مشخصات مختلف لوله را تولید می کنند ، فقط نیاز به تنظیم ، بدون نیاز به تغییر ، میزان صرفه جویی در غلتک در بیش از 90، ، بنابراین باعث کاهش هزینه غلتک می شود.
با توجه به تجهیزات ، تنظیم اتوماتیک موتور ، در نتیجه کاهش تعداد کارگران ، کاهش هزینه های کار ، کاهش شدت کارگران ، بهبود محیط کار کارگران ؛
عملکرد تجهیزات ساده است ، فقط باید اندازه و ضخامت دیواره لوله های تولید را بدانید ، سپس آن را به رابط وارد کنید ، به طور خودکار تنظیم می شود ، بنابراین سطح پایین تری از نیازهای فنی پرسنل را رفع می کنید.
با تنظیم خودکار ، کاهش ورودی ابزار و آسیب رسیدن به تجهیزات هنگام تغییر رول ، عمر مفید تجهیزات را بهبود می بخشد.
به دلیل ساختار رول کامپوزیت ، تماس نقطه ای بین رول و نوار به جای تماس اصلی ، باعث کاهش سایش رول و بهبود عمر مفید رول می شود.
می تواند مشخصات خاصی از باز کردن فولاد خم سرد را تولید کند ، مانند بخش U ، فولاد C و غیره ، عرض و ارتفاع محصول را می توان بی نهایت تنظیم کرد.
، محدوده تولید تجهیزات:
تایپ کنید | مشخصات (میلی متر) |
ضخامت (میلی متر) |
استاندارد محصول | مواد |
توخالی مربع فولاد مقطعی |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
فولاد مستطیل شکل توخالی |
30x40-40x100 | 1.5-4.0 | ||
سرد شدن فولاد خم |
قد حداکثر 100 عرض حداکثر 100 |
1.5-4.0
|
ⅲ،
تجهیزات از قطعات زیر تشکیل شده است:
1 ،سوارد کردن Mandrel Hydraulic Deکویلر
دکولر عمدتا از پایه تشکیل شده است ، باعث افزایش سر مخروطی ، سیستم هیدرولیک ، ترمز هیدرولیک ، به منظور افزایش و درام نوع تک درام ، یک سر مخروطی ، یک آنلاین ؛ افزایش هیدرولیک ، ترمز هیدرولیک.
OD سیم پیچ | Φ1000-2000 میلی متر |
شناسه سیم پیچ | Φ520-610 میلی متر |
عرض نوار | 100-400 میلی متر |
ضخامت نوار | 1.5-4.0 میلی متر |
وزن نوار | Max10T |
نوع گسترش | هیدرولیک گسترش یابد |
زنگ تفريح | رانندگی هیدرولیک |
2،Eصاف کننده دوم:
این واحد اصلی برای هدایت تغذیه هد جدید فولاد سیم پیچ به داخل واحد مسطح بعد از آوردن سیم پیچ به محل کار توسط واحد uncoiler استفاده می شود.
قدرت موتور الکتریکی: 1.5 کیلو وات
فشار پردازش: 7 مگاپاسکال
کاهش سرعت: BW17-4
3، پهن کننده:
این واحد اصلی برای پهن کردن سر و دنباله فولاد نواری و آماده سازی برای مرحله بعدی جوشکاری برش و برش استفاده می شود تا اطمینان حاصل شود که فولاد نوار در برابر جوش برش مخالف است و مستقیم است.
سطح پهن کننده و قابلیت فشار دادن:
صاف کننده و رول فشار Dia: Φ120
رول پهن کننده Dia: Φ100
سرعت سطح پهن کننده: 11 متر در دقیقه
سبک تنظیم سرعت: هیچ درجه ای از سرعت تنظیم وجود ندارد
سبک ساختار: فشار دادن و حمل ، واحد پهن کننده پنج رول
سبک بالا و پایین: سیستم هیدرولیک
عرض پهن کننده: 100-400 میلی متر
ضخامت پهن کننده: 1.5-4.0 میلی متر
فشار کار سیلندر هیدرولیک: 7 مگاپاسکال
قدرت موتور الکتریکی: 11 کیلو وات
4 ، خودکار دستگاه برش و جوشکاری
خودکار دستگاه برش و جوشکاری برای برش انتهای نامنظم نوارها و سپس اتصال نوارها با جوشکاری استفاده می شود.
عرض نوار | 100-400 میلی متر |
ضخامت جوشکاری | 1.5-4.0 میلی متر |
نوع برش | هیدرولیک |
حالت جوشکاری | خودکار |
این واحد اصلی شامل دستگاه فشار دادن و حمل مواد ، مونتاژ باتری ، واحد کنترل واحد ، واحد کنترل برق است.
این اصلی شامل قاب ، موتور الکتریکی ، واحد ترمز ، چرخش محور چرخش محور قدرت کاهش سرعت ، فشار دادن و حمل رول ، سیستم فشار فشار رول راهنما ، واحد سرعت بازرسی است.این می تواند فولاد نوار را به باتری تأمین کند و زمان متوسطی که اطلاعات سرعت حمل را به سیستم کنترل الکتریکی منتقل می کند ، هنگامی که ما نیاز به توقف حمل مواد به این واحد داریم ، رول به موتور الکتریکی متوقف می شود و رول مواد را فشار می دهد و حمل می کنید شکستن ، و همچنین می تواند سرعت را برای حمل موتور الکتریکی و واحد حمل سرعت ماده را تنظیم کند.
(2)
مونتاژ قاب باتری: شامل موتور الکتریکی ، قاب ، رول دایره داخلی ، رول دایره خارج و فشار رول است.این می تواند برای ذخیره مواد فولادی نوار از واحد فشار و حمل استفاده شود و می توان آن را از رول مواد ارسال کننده مرکز تهیه کرد.
(3)
دستگاه ارسال مواد: شامل قاب ، رول جهت راهنما ، رول هدایت مکان کم یا زیاد.این می تواند فولاد نواری را به شکل سیستم حمل کند و اطلاعات مربوط به سرعت مواد را به دستگاه کنترل الکتریکی ارسال کند.
(4) پارامترهای فنی:
سبک کار: حلقه ثابت
مزیت: مواد ذخیره سازی بیشتر ، بدون اعتصاب به سطح استیل نوار.
ضخامت سیم پیچ فولادی: 1.5-4.0 میلی مترعرض: 100-400 میلی متر
حمل سرعت حرکت مواد: Vmax = 120m / min
فشار روغن هیدرولیک: 7 مگاپاسکال
به طور مستقیم قدرت موتور الکتریکی مطبوعات و حمل: 22 کیلو وات
موتور الکتریکی قاب باتری: 37 کیلو وات

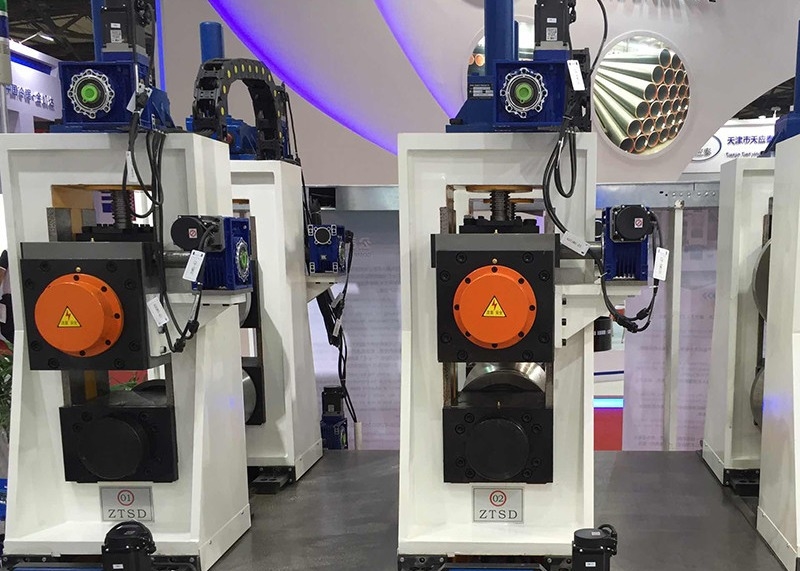

6، شکل گیری و اندازه گیری آسیاب
متشکل از غلتک تغذیه ، دستگاه مرکز اتوماتیک ، پایه تسطیح منفعل ، پایه رول افقی (P1) ، ایستاده رول عمودی (L1) ، پایه رول افقی (P2) ، پایه رول عمودی (L2) ، پایه رول افقی (P3) ، رول افقی پایه (P4) ، پایه رول عمودی (L3) ، پایه رول افقی (P5) ، پایه رول افقی (P6) ، پایه رول افقی (P7) ایستاده رول عمودی (L3) ، سه قاب منحنی خالی ، جهت جوشکاری ، پنج رول اکستروژن ، برش سوراخ ، سیستم حذف سوراخ دو پایه ، پایه نور غلتکی ، سیستم خنک کننده ، اندازه ایستاده رول عمودی (DL1) ، چهار پایه غلتکی (F1) ، چهار پایه غلتکی (F2) ، 4 قاب غلتک (F3) ، چهار قاب رول (F4) ، سر ترکها (C2) ، سیستم کنترل برق و غیره
7، اره سرد:
اره سرد تجهیزات اصلی در لوله تولید است ، و از آن برای برش دقیق انواع لوله های قاب به طور خودکار استفاده می شود.با توجه به استفاده از سیستم کنترل STD با دقت بالا و سیستم ماشین آلات ، این واحد دارای مزیت دقیق دقیق ابعادی است و ماشین آلات بهترین مزیت را انتقال می دهند ، بنابراین توانایی سریع و پردازش دقیق ، بدون Burr این مزیت واحد است.
اندازه لوله |
30x30-100x100 میلی متر 30x40-40x100 میلی متر |
WT لوله | 1.5-4.0 میلی متر |
طول برش ثابت | 4 ~ 12 متر |
دقت برش | 0 ~ 3 میلی متر |
موتور برش تیغ اره |
موتور تبدیل فرکانس 22kW 1 ست |
موتور رانندگی کالسکه | موتور 22 کیلو وات را سرو کنید |
موتور تغذیه | موتور 5.5KW را سرویس کنید |
سرعت برش | حداکثر 80 متر در دقیقه |
نوع بستن لوله | پنوماتیک |
8، غلتک:
ماده: Cr12Mo1Vi1 مقاومت بالا ، مقاومت در برابر سایش خوب
