ماشین ساخت لوله مستقیم Erw لوله تولید لوله
خلاصه تولید
F200x200 خط تولید لوله های جوش داده شده با فرکانس بالا به طور عمده برای تولید لوله های مربع اندازه 70x70-200x200mm، ضخامت از 4.0-12mm است.این خط تولید هر واحد تجهیزات،استفاده کامل از تجهیزات مشابه داخلی و خارجی، طراحی نوآورانه، کنترل کامل با کنترل کامپیوتر یا کامپیوتر، تکنولوژی پیشرفته، عملیات و نگهداری راحت، و در اوایل دهه نود به سطح بین المللی رسید،برای سطح برتر داخلی.
ویژگی های اصلی تجهیزات:
در یک دوره بسیار کوتاه از زمان به پایان رساندن تنظیم رول، به شدت کاهش زمان تغییر رول هنگام جایگزینی محصولات، در نتیجه بهبود بهره وری و کاهش هزینه های تولیدی؛
به دلیل تجهیزات اتخاذ یک مجموعه از قالب ترکیبی، تولید مشخصات مختلف از لوله، فقط نیاز به تنظیم، نیازی به تغییر، نرخ صرفه جویی در رول بالاتر از 90٪،در نتیجه کاهش هزینه رولر;
با تنظیم موتور، واردات ابزار و آسیب به تجهیزات هنگام تغییر رول را کاهش می دهد، عمر خدمات تجهیزات را بهبود می بخشد.
با توجه به ساختار رول کامپوزیت، تماس نقطه ای بین رول و نوار به جای تماس خط اصلی،سایش رول را کاهش می دهد و عمر خدمت رول را بهبود می بخشد.
مشخصات مواد اولیه، محصول نهایی، فرآیند و پیکربندی کاربر
1شرایط مواد خام:
نوار فولادی پرتاب شده گرم یا پرتاب شده سرد (با GB700-88، GB1591-88 مطابقت دارد)
مقاومت تولید مواد اولیه:σs≤345Mpa
مقاومت کششی مواد اولیه:σb≤560 Mpa
(3) ضخامت نوار:
لوله مربع ضخامت 4.0-12mm (( مطابق GB708-88)
(4) عرض نوار فولادی: 270-800mm ((± 0.2mm)
(5) قطر داخلی کویل فولادی:Φ508-Φ760mm
(6) قطر قطر فولاد: Φ1100-Φ2000mm
(7) حداکثر وزن کویل: 16 تن
2اندازه لوله
(1) لوله مربع: 70x70×200x200mm
(2) ضخامت محصول:
لوله مربع و مستطیل:4.0-12mm
(3) طول: 4-12M
(4) سرعت:20-40m/min
(5)2000KW 380V 50Hz 3 فاز
3فرآیند تولید
Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection
- خريدار بايد خودش عرضه کنه
| کارگاه |
180x24m، H>7m ((کران به زمین) |
| قدرت |
حدود 2000KW 380V / 50Hz / 3 فاز |
| گردش آب خنک کننده ((تمام سیستم) |
جریان:100T/h120 T/h
حجم استخر: 30 متر
|
| آب جوش دهنده با فرکانس بالا |
150 تا 250 تن در ساعت |
| هوا فشرده |
جریان: 6 متر / دقیقه 0.4-0.8Mpa |
| سایر محصولات |
فروشنده لیست عرضه خواهد کرد |
آسیاب شکل دهی و اندازه گیری

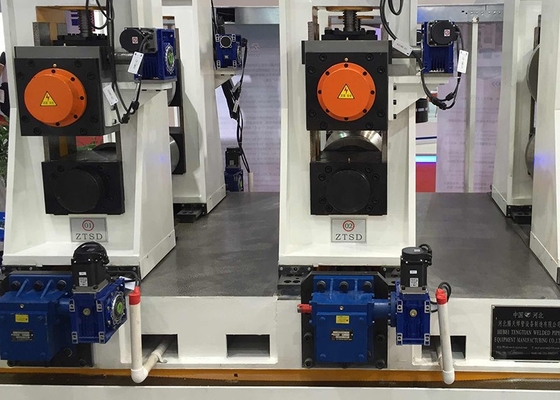

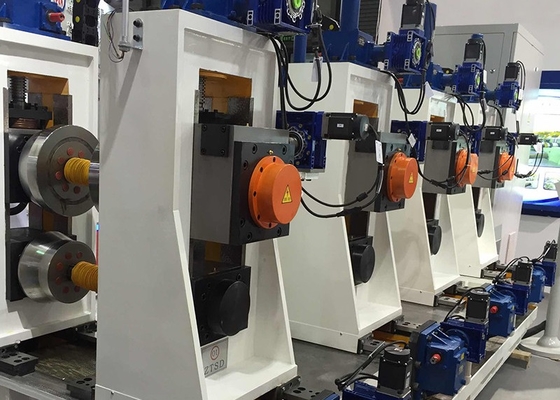

شامل رول تغذیه، دستگاه مرکز خودکار، استانداردهای سطح گذاری غیرفعال، استانداردهای رول افقی (P1) ، استانداردهای رول عمودی (L1) ، استانداردهای رول افقی (P2) ، استانداردهای رول عمودی (L2) ،ایستاده های افقی (P3)"پنجه رول افقی" (P4) ، "پنجه رول عمودی" (L3) ، "پنجه رول افقی" (P5) ، "پنجه رول افقی" (P6) ، "پنجه رول افقی" (P7) ، "پنجه رول عمودی" (L3) ، "سه فریم منحنی خالی"جهت جوش، پنج رول اکستروژن، برش burr، سیستم از بین بردن burr دو استند، استند نور رولینگ، سیستم خنک کننده، اندازه گیری استند رول عمودی (DL1) ، چهار استند رول (F1) ، چهار استند رول (F2) ،چهار رولر فریم (F3)، چهار قاب رول (F4) ، سر ترک (C2) ، سیستم کنترل الکتریکی، و غیره
1) تغذیه رول افقی
به طور عمده به حد بالا و پایین از استیل نوار، آسان برای نوار از حلقه به آرامی به ماشین تشکیل، جلوگیری از نوار bobbing بالا و پایین.
شامل یک جفت از رول و دستگیره چپ و راست، مواد رول است GGr15، فرکانس بالا فرآیند خنک سازی، دستگیره چپ و راست است ساختار جوشکاری صفحه فولاد
2) اتوماتیک در دستگاه
عمدتا به سمت چپ و سمت راست مرز نوار فولاد، به اطمینان از دقت نوار فولاد به آرامی به ماشین، توسط دو جفت از رول، قاب رول در اطراف، اسلاید، موتور کاهش،و سایر اجزای پیچ تنظیم کننده، مواد رول GCr15، فرکانس بالا فرآیند خنک کردن.
فاصله باز و نزدیک 300-800 میلی متر
مرکز موتور: کاهش دهنده چرخه ای هر یک برای سمت چپ و راست
قطر رول مرکزی Φ100
ضخامت نوار:15-4.0 ميلي متر
3) دستگاه صاف کننده غیرفعال
به طور عمده برای برابر کردن نوار فولاد، برای نوار به ماشین به آرامی، جلوگیری از نوار تکان دادن بالا و پایین.دو رول بالا می تواند توسط موتور توربین کرم کاهش دهنده به تنهایی تنظیم به ترتیب، برای کنترل فضای خالی از رول بالا و پایین ، اطمینان از اثر سطح بندی. مواد رول سطح بندی GCr15 ، فرآیند خاموش کردن فرکانس بالا.
محدوده تراز 100-400mm
ضخامت تراز:1.5-4.0mm
کاهش دهنده کرم توربین دو مجموعه
4) رال افقی
لبه ي کوچيک واقعاً خم شده
با توجه به الزامات شکل گیری خم شدن آزاد هم زمان، الزامات اساسی شکل گیری لبه کوچک دارای سه نکته است:
طرف نمی تواند بیشتر به دلیل کشش خم و موج و تاثیر بر تولید جوش؛
پس از اینکه لبه کوچک به پیچ خالی تبدیل می شود، برای تضمین شکل دقیق در پیچ خالی R؛
لبه کوچک همیشه بر زاویه خم شدن در سمت مرز بزرگ تاثیر نمی گذارد زمانی که زاویه خم شدن نهایی باشد.
ساختار: لبه کوچک واقعی خمیده تقسیم 3 راه.به دلیل لبه بالا طول خم واقعی کوتاه تر است، 3 راه همه به تصویب رول افقی.تغییر دوجانبه در همان زمان.از راه اول به راه سوم هستند بالا و پایین رول ابتکار. سه قاب قطره افقی در هر زمان دارای سه تنظیم مستقل قطره است، به ترتیب بر روی دو محور افقی بالا و پایین نصب شده است،در تولید مشخصات مختلف لوله مربع و مستطیل، دو از قفسه های کنتلیور دارای موقعیت های متفاوت نسبت به خط مرکزی رولینگ، بنابراین نیاز به دو قفسه های کنتلیور باز و بسته در همان زمان،قاب باز و بسته شدن را تنظیم کنید، به ترتیب توسط دو مجموعه از موتور تبدیل فرکانس با چرخش پیچ و پیچ و اتصال مغز مفصل فریم ،تا اطمینان حاصل شود که تعدیل افتتاح و بسته شدن، برای اطمینان از اینکه خط مرکزی واحد رولینگ بدون تغییر است، دو قفسه کنتیلیور می تواند در همان زمان حرکت کند. تنظیم باز و بسته شدن، رول بالایی می تواند به صورت جداگانه تنظیم محوری انجام شود.
خم شدن لبه بزرگ
ساختار:
طرفي که واقعاً خم شده به سه قسمت تقسيم شده
روش شکل گیری مشابه با لبه کوچک، به عنوان تغییر شکل دو جانبه ساختار قاب در همان زمان، مشابه با قاب شکل گیری لبه کوچک؛
5) قفسه رولی عمودی
اولین مورد در انتقال بین دو تغییر شکل قاب قطره افقی است. دومین مورد غلبه بر تغییر شکل قطره افقی جلو پس از بهار است و نقش راهنمای را بازی می کند.تغییر مشخصات رول در اطراف در قفسه برای حرکت، نیازی به تعویض رول، در اختیار تنظیم رول عمودی توسط دستگاه الکتریکی برای رانندگی کرم توربین بالا و پایین، هدف اصلی تنظیم است،در مشخصات مختلف لوله مربع و لوله مستطیل لبه کوچک متفاوت است، به منظور ایجاد اثر موقعیت بهتر رول عمودی، تنظیم بالا و پایین به شدت این مشکل را حل کرد.
۶) سه فریم قفسه خمیده خالی
قفسه منحنی خالی دارای قطر 16 رولی است، چهار رولر در زیر موقعیت افقی بدون تغییر، رولر بالایی دارای یک محرک موتور تبدیل فرکانس است.رول بالا دو رول می تواند زاویه را به طور جداگانه تنظیم کند. رول عمودی توسط یک موتور تبدیل فرکانس تغذیه می شود، برای رسیدن به قطر مختلف لوله در مورد اثر منحنی خالی ساکت بهتر است، برای تضمین موقعیت جوش کنسرت جوش،نه عقب.
مجهز به صفحه راهنما در خروجی از قفسه خم شده خالی، برای ایجاد یک گوشه در رول اکستروژن.
7) قاب رول راهنما
قاب رول راهنما به طور عمده کنترل اندازه گوشه باز و جهت جوش، جوش به طور دقیق به رول اکستروژن، برای اطمینان از کیفیت جوش
8) دستگاه فشار پنج رول
برای پنج رولر، دو رولر طرف می تواند با توجه به تنظیم جداگانه از شرایط جوش.رولر فشار بالا دو قطعه، علاوه بر می تواند تنظیم لیفت الکتریکی در همان زمان،همچنین می تواند به صورت دستی تنظیم به تنهایی، به منظور انطباق با شرایط مختلف جوش، دو رول نیز می تواند در حرکت جانبی کلی انجام، زمانی که مرکز انحراف درخشش جوش،می تواند تنظیم جانبی را از طریق رول افقی انجام دهد تا الزامات جوش را برآورده کند.
9) فریم جوشکاری کنده
فریم جوشکاری خراش به طور عمده به جوش extruding رول extrusion جوشکاری توسط خراش، ترازو جوشکاری، فریم جوشکاری خراش با دو فریم کشش است. تنها تعداد انگشت شماری از در زمان های عادی،و اون يکي هم يه قطعه ي احتياطيه، برای اطمینان از خط تولید به آرامی سر جوش می تواند بالا و پایین، سمت چپ و سمت راست، تنظیم سریع ابزار برای اطمینان از کیفیت جوش خوب،قاب جوشکاری کنده سازی از ساختار جوشکاری صفحه فولاد استفاده می کند، سر جوشکاری به ساختار دم گاو، مواد فولاد ریخته شده، دستگاه اسپری روی ذخیره شده.
10) قاب سقوط
استفاده اصلی برای پشتیبانی از لوله فولادی، کاهش لرزش، بهبود کیفیت جوش و برش و فشار رولر بر روی سطح برش کاملا خنک نشده، بهبود کیفیت محصولات است.ساختار دو رولرارتفاع رولر پایین بدون تغییر، رولر بالا به عنوان تنظیم دستی بلند کردن، با توجه به مشخصات مختلف محصولات، تنظیم فشار رولر بالا به مقدار مناسب،برای رسیدن به هدف فوق.
11) سیستم خنک کننده
سیستم خنک کننده به طور عمده پس از جوشکاری لوله فولادی به طور کامل خنک خواهد شد، در آماده سازی برای اندازه گیری، به منظور جلوگیری از محصول نهایی پس از خنک سازی لوله تغییر شکل،ساختاری که عمدتاً از پلیکهای فولادی جوشکاری شده است،بالا از اسپری مایع به طور مستقیم در بخیه، دوباره توسط بازیافت استخر بازیافت.
12) چهار رولی
چهار رولر راک از چهار رولر افقی با قدرت، به ترتیب با دو موتور با کاهش دهنده به عنوان قدرت ساخته شده است.رولر پایین به عنوان رولر ثابت، سمت چپ رول و سمت بالا از رول سمت پایین شکل 90 ° زاویه عمودی. از طریق چهار رول حرکت متقاطع، با حرکت جانبی پایه موتور،به طوری که به درک اندازه تغییر لوله های مربع، لوله های مستطیل
13) سر ترک ها
ترکیب رول افقی SZ4 برای تنظیم محصول مستقیم. تنظیم موقعیت رول توسط موتور تبدیل فرکانس به طور دقیق.
14) سیستم انتقال:
منطقه شکل گیری هر یک از طریق یک موتور الکتریکی کاهش دهنده از طریق ورودی جعبه تفاوتی به ترتیب شش ایستاده افقی رول شکل گیری قفسه
منطقه اندازه گیری هر گذرانده توسط یک موتور الکتریکی کاهش دهنده از طریق ورودی جعبه دیفرانسیل چهار قاب افقی رول شکل گیری قفسه به ترتیب
