کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه

کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه
کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه

تصویر بزرگ :  کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه

جزئیات محصول:
محل منبع: هبی
نام تجاری: Tengtian
گواهی: CE, ISO9001, BV
شماره مدل: F200x200
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiate
جزئیات بسته بندی: صادرات بسته بندی ضد آب و دریایی.
زمان تحویل: 60 روز کار
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 50 مجموعه در سال
توضیحات محصول جزئیات
عرض نوار فولادی: 270-800 میلی متر (± 0.2 میلی متر) لوله ی مربع: 80x80-200x200mm
سرعت دویدن: 10-30 متر در دقیقه ضخامت محصول: 3-16 میلی متر
حالت تولید: تمام اتوماتیک ضمانتنامه: یک سال
نوع جوش: جوشکاری فرکانس بالا اره برش: اره فرز
برجسته:

آسیاب لوله erw تمام اتوماتیک

,

آسیاب لوله صنعتی دقیق

,

دستگاه جوش لوله مربع erw

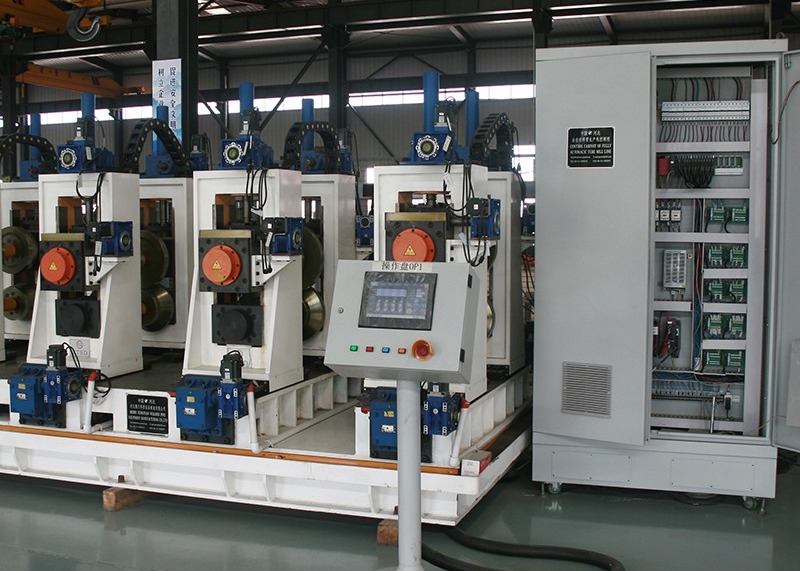

کاملاً اتوماتیک ضخامت 3-16 میلیمتر آسیاب لوله مربعی کارخانه 0

مواد اولیه، محصول نهایی، فرآیند و مشخصات پیکربندی کاربر



1، شرایط مواد خام:

(1) نوار فولادی نورد گرم یا نورد سرد (با GB700-88، GB1591-88)

  • جنس: فولاد کم کربن، فولاد کم آلیاژ

قدرت تسلیم ماده خام: σs≤345Mpa

استحکام کششی مواد خام: σb≤560 Mpa

(3) ضخامت نوار: لوله مربع ضخامت 3-16 میلی متر (GB708-88)

(4) عرض نوار فولادی: 270-800 میلی متر (± 0.2 میلی متر)

(5) قطر داخلی کویل فولادی: Φ508-Φ760 میلی متر

(6) قطر سیم پیچ فولادی: Φ1100-Φ2000 میلی متر

(7) حداکثر وزن سیم پیچ: 16 تن



2، محدوده اندازه لوله:

(1) لوله مربع: 80x80-200x200 میلی متر

(2) ضخامت محصول:

لوله مربع و مستطیل: 3-16 میلی متر

  • طول: 4-12 متر
  • سرعت: 10-30 متر در دقیقه
  • تقاضای متوسط ​​انرژی تجهیزات:

منبع تغذیه: 3 فاز 380 ولت 50 هرتز



3، فرآیند محصول

مواد اولیه (نوار) ​​- بارگیری ماشین --- کویل - برش و جوش - تغذیه - مواد ذخیره - تسطیح غیرفعال - نورد شکل دهی - جوشکاری با فرکانس بالا - خارج کردن سوراخ جوش -----خنک کردن - اندازه گیری - درشت صاف کردن - برش طول - مجموعه



معرفی تجهیزات اصلی



  • ماشین بارگیری

ماشین بارگیری برای ساخت سیم پیچ فولادی از موقعیت بارگیری به لول گیر استفاده می شود. در عین حال سیلندر روغن زیر شیروانی، به طوری که سوراخ داخلی کویل فولادی به طور دقیق روی مخروط uncoiler تنظیم شود، پس از کشش uncoiler، به حالت اولیه فشار دهید. موقعیت

سیم پیچ OD: Φ1100 × Φ2000 میلی متر

شناسه سیم پیچ: Φ508-Φ760mm

عرض: 270 تا 800 میلی متر

سرعت دویدن: 4 متر در دقیقه

دویدن: 3.5 متر

قدرت موتور گیربکس: AC4KW (درایو زنجیره ای دوگانه)

قطر سیلندر هیدرولیک بالابر × ضربه: Φ200 × 650 میلی متر

فشار کاری سیستم هیدرولیک: 8 تا 10 مگاپاسکال

قدرت فشار بالا: 16 T (6MPa)

حداکثر وزن کویل: 16 تن





  • کویلر هیدرولیک یک مخروطی



قرقره انبساط و انقباض هیدرولیک تک دوک، غلتک از نوع بلوک کشویی است، با پشتیبانی، ترمز دیسکی دوبل، دو ترمز،

قطر درام: Φ508 میلی متر -Φ760 میلی متر، دستگاه uncoiler دارای عملکرد کنترل افقی است، می تواند جهت عرض کلی را تنظیم کند.

پارامترهای فنی



قطر سیم پیچ: Φ1200-Φ2000 میلی متر

عرض سیم پیچ: 270-800 میلی متر

حداکثر وزن کویل: 16 تن

روش حرکت مخروطی: هیدرولیک

نوع مخروط: انبساط هیدرولیک



قطر شفت سیلندر هیدرولیک حرکت مخروطی: Φ140/Φ100 میلی متر

موتور اصلی AC7.5KW

سرعت باز کردن سیم پیچ: 6 متر در دقیقه

زنجیر درایو باز کردن مدل 28A-2

نوع ترمز: پنوماتیک

مدل ترمز: 2× DBH205

روش باز و بسته شدن کلاچ: بادی

دهانه سیلندر باز و بسته شدن کلاچ Φ125 میلی متر



  • ماشین سر مستقیم



دستگاه سر مستقیم و بیل با دیکویلر مطابقت داده می شود تا سر کمربند فولادی را جدا کرده و تسمه فولادی را به دستگاه تسطیح سر راست می فرستد.تیغه با غلتک فشاری سر مستقیم هماهنگ می شود تا سر نوار فولادی صاف شود و سپس نوار فولادی به غلتک پینچ فرستاده می شود.

پارامترهای فنی:

عرض 270 تا 800 میلی متر

ضخامت 3 تا 16 میلی متر

سیلندر تلسکوپی بیل: Φ125/Φ90 میلی متر

سیلندر چرخش تیغه: Φ125/Φ90 میلی متر

جنس تیغه: 50Mn

سیلندر نوسان غلتکی فشار Φ140/Φ100mm

فرم درایو غلتکی

موتور هیدرولیک

موتور هیدرولیک مدل 1QJM32-32Z3

سیلندر غلتکی مستقیم Φ100/Φ70mm

بازوی نوسان دستگاه سر مستقیم: ساختار جعبه جوش داده شده را بپذیرید

دستگاه بیل: از تیغه عمودی استفاده کنید



  • دستگاه تسطیح پینچ







دستگاه سر راست، غلتک فشار و بیل، برای جدا کردن سر نوار فولادی با دیکویلر همکاری کنید و نوار فولادی را به دستگاه تراز کننده پینچ بفرستید.غلتک پینچ به صورت هیدرولیکی فشار داده می شود تا تسمه فولادی را ببندد و موتور اصلی چرخانده می شود تا تسمه فولادی به غلتک پینچ ارسال شود.پس از اینکه تسمه فولادی وارد تراز کننده پینچ شد، غلتک تسطیح به سمت پایین فشار داده می شود تا نوار فولادی صاف شود و نوار فولادی را به دستگاه جوش لب به تن برشی می فرستد و برای تکمیل برش با دستگاه جوش لب به تن برشی همکاری می کند. جوش لب به لب





پارامترهای فنی :



عرض 270 تا 800 میلی متر

ضخامت 3 تا 16 میلی متر

موتور پینچ AC30KW (فرکانس)

سرعت تسطیح پینچ مثبت ½ 7 متر در دقیقه

شکل غلتکی و کاهش آن: نوع دو غلتکی، فشار هیدرولیک

غلتک را فشار دهید سیلندر Φ160/Φ110 میلی متر را فشار دهید

قطر غلتک پینچ × طول Φ280 × 850 میلی متر

مواد غلتکی پینچ 42CrMo

شکل انتقال غلتک پینچ و غلتک تراز کننده: غلتک های بالا و پایین گیره دار کاملاً فعال هستند و غلتک های تراز در زیر آن فعال هستند.

سرعت تسطیح پینچ غیرفعال ≤30 متر در دقیقه

فرم رول تراز و کاهش

بالا دو پایین سه غلتکی، فشار هیدرولیک

سیلندر پرس غلتکی تراز Φ200/Φ160 میلی متر

قطر غلتک تراز × طول Φ200×850 میلی متر

مواد غلتک تراز 42CrMo

سختی و عمق خاموش کردن رول HRC52 تا 58، عمق: 3 تا 5 میلی متر

قطر رول عمودی×ارتفاع Φ200×300mm

ساختار غلتکی عمودی: غلتک عمودی دوبل I شکل

مواد غلتکی عمودی 42CrMo

سختی و عمق خاموش کردن رول HRC52 ~ 58، عمق: 3 تا 5 میلی متر

موتور تنظیم عرض غلتکی عمودی 2×AC2.2KW

روش باز و بسته شدن کلاچ: پنوماتیک

سوراخ سیلندر کلاچ: Φ125 میلی متر



  • برش و جوشکار اتوماتیک:





برای بریدن قسمت نامنظم سر و دم نوار و تراز کردن دم نوار سیم پیچ قبلی با سر نوار سیم پیچ بعدی و جوش دادن آنها به هم برای تغذیه مداوم حلقه استفاده می شود.

فرم سازه: بستر جوشکاری برشی، دستگاه تغذیه پینچ، دستگاه مرکز دوگانه، سیستم برش برشی دوگانه، سیستم صفحه برش، سیستم رانندگی صفحه پایین جوشکاری و غیره.



پارامترهای فنی :



ضخامت نوار فولادی: 3-16 میلی متر

عرض نوار فولادی: 270-800 میلی متر

استحکام نوار فولادی:

σb≤520Mpa;σs≤350Mpa

نوع برش: هیدرولیک

نوع کمپرس: هیدرولیک

نوع جوش: توسط موتور AC0.55KW

فشار کاری هیدرولیک: 10 مگاپاسکال

سرعت جوشکاری: 0.4 تا 0.6 متر در دقیقه

روش برش: قیچی هیدرولیک گیوتینی

فرم ساختار برشی: تیغه قیچی دوتایی

مواد لبه برش: 6CrW2Si

سیلندر گیره جوش لب به لب:

Ф125/Ф90 میلی متر

مواد غلتکی پینچ:l 42CrMo

شکل پینچ: غلتک پایین فعال است

سیلندر را فشار دهید Ф125/Ф90 میلی متر

سرعت خرج کردن: 5 متر در دقیقه

موتور پینچ: AC15kW

روش باز و بسته شدن کلاچ: پنوماتیک

سوراخ سیلندر کلاچ: Φ125 میلی متر







  • آکومولاتور افقی



این دستگاه بین جوشکار برشی و میزبان (آسیاب اندازه گیری شکل دهنده) است، برای اطمینان از اینکه میزبان (آسیاب اندازه گیری شکل دهنده) قبل از استفاده از نوار رول بعدی، از زمان آماده شدن از سیم پیچ، برش و زمان جوش لب به لب استفاده می شود. ) تولید مستمر و ذخیره کافی فولاد نواری.

این واحد اصلی شامل دستگاه پرس و حمل مواد، مونتاژ آکومولاتور، واحد حمل مواد، واحد کنترل الکتریکی است.

  • دستگاه فشار و حمل مواد: اصلی شامل قاب، موتور الکتریکی، واحد ترمز، محور قدرت انتقال جهت چرخش کاهش سرعت، رول فشار و حمل، سیستم هوای فشار رول راهنما، واحد سرعت بازرسی شده است.می تواند نوار فولادی را به باتری عرضه کند و میانگین زمان هایی که اطلاعات سرعت حمل را به سیستم کنترل الکتریکی منتقل می کند، هنگامی که ما تقاضای توقف حمل مواد به این واحد را داریم، رول را به موتور الکتریکی متوقف می کند و رول مواد را فشار می دهد و حمل می کند. شکستن، و همچنین می تواند سرعت را برای حمل موتور الکتریکی و واحد سرعت حمل مواد را تنظیم کند.
  1. مونتاژ قاب اکومولاتور: شامل موتور الکتریکی، قاب، رول دایره داخلی، رول دایره بیرون و رول فشار است.می توان از آن برای ذخیره سازی مواد فولادی نواری از واحد پرس و حمل استفاده کرد و می توان آن را از رول مواد ارسال کننده مرکزی کشید.
  2. دستگاه مواد ارسالی: شامل قاب، رول های جهت راهنما، رول راهنمای بیرون از مکان بالا یا پایین است.این می تواند فولاد نواری را به سیستم شکل دهد و اطلاعات سرعت مواد را به دستگاه کنترل الکتریکی ارسال کند.

(4) مشخصات:

قطر: 14 متر

نوع آکومولاتور: خوراک خارجی و تحویل داخلی

ضخامت کویل فولادی: 3-16 میلی متر؛ عرض: 270-800 میلی متر

سرعت حرکت مواد: Vmax=80m/min

قدرت موتور تغذیه: AC 132kw

موتور ذخیره سازی: AC 17.5KWx17SET

فضای ذخیره سازی: 5 متر مربع





  • آسیاب شکل دهی و اندازه:

پایه فرمینگ 12 پایه سایز 4 پایه سر بوقلمون 2 پایه



  • اره فرز کامپیوتری





لوله فولادی در حال اجرا را به جدول زیر برش دهید.

هنگامی که آسیاب نورد کار مداوم لوله فولادی را به اره پرنده تحویل می دهد، ماشین اره با سرعت لوله، گیره بلوک گیره و دو سیستم برش اره نصب شده روی میز دوار با چرخش تیغه اره هماهنگ می شود، که باعث می شود تغذیه شعاعی در زیر درایو سروو موتور تغذیه ac از قطعه بریده شده. سپس سیستم ها به جای خود باز می گردند و منتظر چرخه کاری بعدی می مانند. تغذیه برش از نوع مختصات قطبی استفاده می کند.

ترکیب تجهیزات:

سیستم بدنه، ماشین اره، سیستم رانندگی، سیستم دیسک دوار، سیستم تغذیه، جیگ، دستگاه غلتکی، دستگاه اندازه گیری سرعت، سیستم هیدرولیک، سیستم کنترل



پارامترهای اساسی:

اندازه لوله مربع: 80x80--200x200mm

ضخامت نوار فولادی: 3 تا 16 میلی متر

مواد نوار فولادی: فولاد کربنی، نوار نورد گرم پیش گالوانیزه، نوار نورد سرد

طول برش: 4-12 متر

دقت برش: ≤2mm

نوع برش: تیغه اره دوبل، برش فرز چرخشی

سرعت ردیابی: مانند لوله mill (10-30m/min)

عملکرد تجهیزات: اتوماتیک، دستی، عملکرد برش طول کوتاه را دارد

طول کوتاه بزرگتر از 6 متر

نوع کنترل: محل سروو AC زیمنس

جهت تغذیه: با توجه به نیاز مشتری



پارامترهای ماشین:

موتور برش: سروو AC14kw

موتور تغذیه: سروو موتور AC3.5kw یک مجموعه

موتور محرک: DC45KW

نوع گیره: هیدرولیک

تخت اره، ماشین اره، سیستم دیسک دوار و سیستم برش با عملیات بازپخت.

خط راهنمای مقدار 4، نام تجاری تایوان shangyin یا نانجینگ





پارامترهای الکتریکی:

دست زدن بهصفحه نمایش HMI 1 زیمنس
حرکت - جنبشکنترل کننده PLC 1 زیمنس
بلبرینگ     NSK/SKF
اجزای اصلی الکتریکی     زیمنس
هیدرولیک شیر فلکه     پکن هواده
روغن پمپ     شانگهای
روغن سیلندر     داخلی (فوشون)




  • دستگاه بسته بندی اتوماتیک



شرح عملکرد:

شمارش، پالت گذاری: پس از رسیدن تعداد لوله های فولادی به تعداد مشخص شده، کل لایه لوله های فولادی با مکانیزم مکنده لایه به فریم مواد ارسال می شود، با توجه به نوع بسته بندی مجموعه، پس از اتمام انباشته شدن، کل بسته بندی. لوله های فولادی به قفسه بسته بندی منتقل می شود.

تسمه بندی: میز غلتکی انتقال بسته شروع می شود و کل بسته لوله های فولادی از ایستگاه پالت سازی خارج شده و به ایستگاه تسمه کشی منتقل می شود.بسته بندی و جوشکاری اتوماتیک تکمیل شده و آب نیز همزمان کنترل می شود.

تراورس: غلطک های جانبی باز می شوند و لوله های فولادی بسته بندی شده برداشته می شوند.به موقعیت اندازه گیری وزن برسید.

چرخه: پس از برداشتن کل بسته لوله های فولادی، سکوی بالابر به موقعیت دریافت باز می گردد و منتظر انباشته شدن بسته بعدی لوله های فولادی می شود.اتصال انباشته بین هر بسته از لوله های فولادی، اتصال بدون درز را برای اطمینان از تداوم کار انجام می دهد.

کنترل الکتریکی از کنترل برنامه PLC استفاده می کند، صفحه نمایش لمسی (PLC زیمنس آلمانی را پذیرفته است)، گفتگوی انسان و ماشین را درک می کند، می تواند آزادانه بین دستی و خودکار جابجا شود، و اجزای الکتریکی از برند Delixi استفاده می کنند.در برنامه فقط باید تعداد لوله های فولادی در هر لایه، تعداد لایه های هر بسته لوله فولادی و پارامترهای لازم را وارد کنید.پس از تنظیم، بیلر به طور خودکار بسته کامل لوله های فولادی مورد نیاز را روی هم قرار می دهد.



توجه: پس از اینکه دستگاه هر بار که راه اندازی شد، به طور خودکار به صفر بازنشانی شد، یک بررسی خودکار انجام می دهد.پس از اینکه دستگاه در حالت عادی قرار گرفت، می توان آن را به طور رسمی کار کرد.



پارامترهای فنی دستگاه تسمه کش اتوماتیک

روش کسر: بدون کسر، چهار کسر کسر مثبت و منفی

استحکام سگک: تا 70 درصد از مواد پایه نوار تسمه

حالت انتقال: تغذیه و چرخش موتور ترمز تبدیل فرکانس

محدوده کشش: 15KN قابل تنظیم

سرعت نخ : 90 متر در دقیقه

سرعت بستن: 23 ثانیه در چرخه (مرتبط با اندازه کیف)

ولتاژ: 380V/50HZ

ولتاژ کنترل: DC24V

مصرف برق : uncoil1.5KW ;هد 1.5 کیلووات



اجزای اصلی:

خیر نام تعداد یادداشت
1 تغذیه چرخشی 5 مجموعه درایو موتور 7.5 کیلووات
2 تغذیه مرحله ای 5 مجموعه درایو موتور 7.5 کیلووات
3 شمارش سیستم فشار تک لایه فشار 5 مجموعه

درایو موتور 4.5 کیلووات

سروو موتور

4 سیستم پالت سازی بالابر 5 مجموعه سروو موتور درایو 2 مجموعه 7.5 کیلووات
5 انتهای آن را تراز کنید 1 مجموعه مدل سیلندر 100*500
6 چرخ دستی انتقال 5 مجموعه موتور 2.2 کیلووات
7 تسمه بندی اتوماتیک 1 مجموعه
8 نوار نقاله غلتکی 8 مجموعه موتور 2.2 کیلووات
9 کیسه نگهداری 4 مجموعه موتور 4 کیلو وات
10 سیستم کنترل الکتریکی 1 مجموعه plc taida PLC
11 ایستگاه هیدرولیک 1 مجموعه موتور 7.5 کیلووات





10) مواد غلتک: Cr18-20





11) جوشکار جامد 1200 کیلووات
