هبی Tengtian جوش داده شده لوله تجهیزات ساخت شرکت با مسئولیت محدود.
کیفیت اول، مشتری اول
حراجی:
|
جزئیات محصول:
پرداخت:
|
| عرض سفر: | 100-160 میلی متر | ضخامت نوار: | 0.4-1.5 میلی متر |
|---|---|---|---|
| وزن کویل: | 1.5 تن | دور: | 25mm-50mm |
| مربع: | 20 * 20 میلی متر - 40 * 40 میلی متر | سرعت جوش: | حداکثر 100 متر در دقیقه |
| طول برش ثابت: | 4-12 متر | دوره تولید: | 3 ماه |
| برجسته: | خط تولید لوله های فولادی hg50,خط تولید لوله های فولادی 100 متر در دقیقه,خط تولید لوله های فولادی ISO hfw |
||

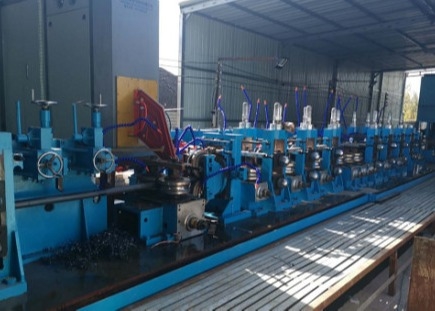

خط تولید لوله جوش داده شده با فرکانس بالا HG50
خط تولید لوله های جوش داده شده با فرکانس بالا HG50 برای تولید لوله های جوش داده شده لوله دور 25 میلی متر - 50 میلی متر ، ضخامت 0.4-1.5 میلی متر ، لوله مربع: 20 * 20 میلی متر - 40 * 40 میلی متر 0.4-1.5 میلی متر طراحی شده است.و لوله های تغییر شکل یافته به اندازه مربوطه.با استفاده از طراحی رول پاس ، خط تولید می تواند لوله های فولادی جوش داده شده با ماشینکاری با کیفیت خوب و مونتاژ با دقت بالا را تولید کند.
با توجه به دستورالعمل طراحی برای بهبود شخصیت عملیاتی و محیط زیست و ایمنی و تولید شخصیت ، کاهش هزینه غلتک برای تضمین کارایی بالا ، خط تولید HG50 سبک سوراخ دو شعاع طراحی را انتخاب می کند.
(1) مطابق با استاندارد YB189-64
(2) ماده: فولاد کم کربن و فولاد سازه ای کم آلیاژ
(3) خواص مکانیکی: σب20520Mpa ، σs65365MPa
(4) عرض نوار: 100-160 میلی متر
(5) ضخامت نوار: 0.4-1.5 میلی متر
(6) قطر داخلی سیم پیچ: φ480 ～ φ520 میلی متر
قطر بیرونی سیم پیچ: φ1000 ～ φ1800 میلی متر
وزن سیم پیچ: 1.5 ≤
(W) مشخصات لوله های جوش داده شده:
(2) طول برش ثابت: 4-12 متر
(3) دقت برش لوله: 0-3 میلی متر
در حال بارگیری سیم پیچ → باز کردن سیم پیچ ting برش و جوش → باتری اسپیرال افقی → شکل دهی ، جوشکاری HF ، رفع اشکال ، خنک سازی ، اندازه ، صاف کردن saw اره برش سرد STD → انتقال → بسته بندی → ذخیره سازی
قسمت های اصلی:
| نه | نام | تعداد | واحد |
| 1 | Uncoiler (مخروط دوتایی) | 1 | قطعه |
| 2 | جوش و برش اتوماتیک | 1 | قطعه |
| 3 | باتری مارپیچی Dia 3.5M | 1 | قطعه |
| 4 | آسیاب تشکیل و اندازه | 1 | قطعه |
| 5 | اره سرد | 1 | تنظیم |
| 6 | میز رول ، نیمکت و بسته بندی ساده | 18 متر | تنظیم |
| 7 | جوشکار حالت جامد با فرکانس بالا 150 کیلو وات | 1 | تنظیم |
ERW لوله آسیاب مدل دیگر
| مدل | محدوده قطر | ضخامت لوله | سرعت قالب گیری (متر در دقیقه) | قدرت موتور (کیلووات) | منطقه مکانیکی (متر مربع) |
| HG20 | 8-20 میلی متر | 0.3-1 میلی متر | 30-120 | 55 | 7 × 50 |
| HG32 | 12-32 میلی متر | 0.3-2.0 میلی متر | 30-120 | 75 | 7 × 50 |
| HG50 | 16-50 میلی متر | 0.8-2.5 میلی متر | 30-110 | 110 | 7 × 60 |
| HG60 | 20-60 میلی متر | 0.8-3 میلی متر | 30-100 | 132 | 7 × 65 |
| HG76 | 12-76 میلی متر | 1-3 میلی متر | 30-100 | 320 | 8 × 80 |
| HG89 | 32-89 میلی متر | 1-4 میلی متر | 30-80 | 350 | 8 × 80 |
| HG114 | 45-114 میلی متر | 1.5-5.0 میلی متر | 30-60 | 400 | 10 × 100 |
| HG165 | 60-165 میلی متر | 3-7 میلی متر | 30-50 | 600 | 10 × 110 |
| HG219 | 114-219 میلی متر | 4-8 میلی متر | 20-40 | 800 | 12 × 150 |
| HG273 | 114-273 میلی متر | 4-10 میلی متر | 30-15 | 1000 | 160 18 18 |
| HG325 | 165-325 میلی متر | 4-12 میلی متر | 10-30 | 1200 | 18 × 180 |
| HG426 | 165-426 میلی متر | 4-16 میلی متر | 8-25 | 1400 | 18 × 180 |
| HG508 | 219-508 میلی متر | 4-20 میلی متر | 8-20 | 2000 | 21 × 180 |
خدمات ما
1.) ما مهندس را برای نصب و آموزش کارگران شما به نحوه کار با این ماشین به روش صحیح ارسال خواهیم کرد.
2.) تیم گارانتی
تضمین کیفیت یک ساله ، تعمیر تضمین زندگی.در دوره تضمین کیفیت ، به جز خرابی های ناشی از خطای انسانی ، قطعات تعمیر به صورت رایگان ارائه می شوند.پس از دوره تضمین کیفیت ، فقط هزینه قطعات یدکی را شارژ کنید.
3.) ما خدمات پیش فروش و پس از فروش را ارائه می دهیم.
خدمات پیش فروش: طراحی کارگاه ، و طراحی خروجی تولید
خدمات پس از فروش: نصب و آموزش ، و مهندس ماهر برای کار.
4.) ما همچنین می توانیم مهندس را برای ماههای سرور یا 1 سال کار کنیم.مهندس به شما در بهبود تولید ، کاهش ضایعات و کاهش هزینه کمک خواهد کرد.
5.) ما خدمات پیش فروش-طراحی برای کل پروژه ساخت لوله های فولادی ضد زنگ / ساخت لوله های فولادی کربنی را ارائه می دهیم.
6.) ما مسئول بارگیری و حمل و نقل خواهیم بود.
