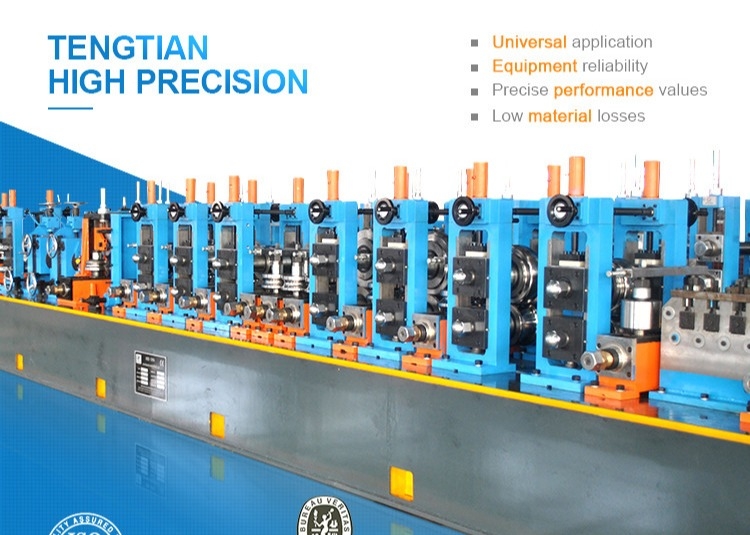

دستگاه نوردی لوله های مستطیل با دقت بالا
آسیاب HG76 برای تولید لوله های گرد از Φ25mm-Φ76mm با ضخامت 1.0mm-4 استفاده می شود.0mm از نوار سیم پیچ سرد و گرم با استفاده از خالی لوله ای بسته نشده با جوش بعدی آن به لوله، گرم کردن لبه ها با استفاده از جوش دهنده فرکانس بالا در حالت جامد، جوش در طول لبه در رول های دستگاه جوش لوله، خنک سازی،اندازه گیری یا شکل دادن بیشتر و برش در جریان لوله های بی پایان در طول اندازه گیری شده.
آسیاب لوله با دقت بالا دارای مزایای زیر است:
بین پرش های رولر سطح 0.01فاصله بین قاب و اسلاید ≤0.02mm، درجه عمودی قاب ≤0.05، هر درجه موازی با هر فریم ≤0.1mm
قطر لوله فولادی و خطای گردی ≤0.08mm

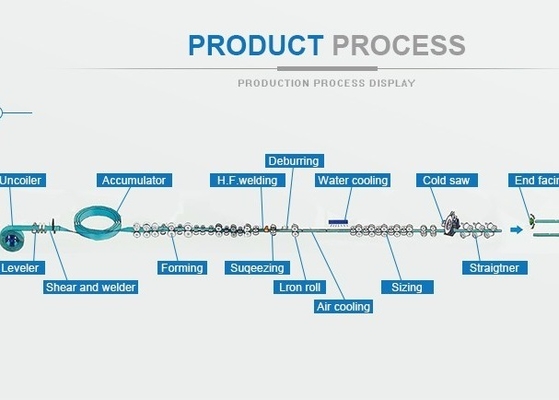

فرآیند تولید:
مواد ((طوله فولادی)→انکولر→شیر و جوشگر→افقی ((یا قفس) اکومولاتور→فروشی شکل گیری→
HF solder→sizing mill→roundly straightening ((سر بوقلمون)→قطع ماشین→فرستاندن میز
پارامترهای اساسی:
سقف های آسیاب شکل دهی | 7 |
سقف های آسیاب اندازه گیری | 5 |
مواد گودال | 40Cr |
قطر لوله گرد | 19 تا 76 میلی متر |
ضخامت لوله گرد | 1.5-3.0mm |
اندازه لوله مربع | 15×15-60×60 میلی متر |
ضخامت لوله مربع | 1.5-2.0 میلی متر |
مدل | محدوده قطر | ضخامت لوله | سرعت خط ((m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4 تا 1.5 میلی متر | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30 تا 120 |
HG76 | 25-76MM | 1-4MM | 30 تا 100 |
HG89 | 32 تا 89MM | 1-4.5MM | 30-80 |
HG114 | 45 تا 114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20 تا 40 |
HG273 | 114-273MM | 4-10MM | 15 تا 30 |
HG325 | 165-325MM | 4-10MM | 10 تا 30 |
HG426 | 165-426MM | 4 تا 12 تا 7 میلی متر | 8 تا 25 |
HG508 | ۲۱۹-۵۰۸MM | 4 تا 16 میلی متر | 8 تا 20 |
مواد اولیه استفاده شده از کارخانه لوله
فولاد کم کربن، فولاد کم آلیاژ، فولاد گالوانیزه، فولاد ضد زنگ و غیره
