جزئیات محصول:
پرداخت:
|
قطر لوله: | 25-76 میلی متر | سرعت محصول: | حداکثر 100 متر در دقیقه |
---|---|---|---|
مواد: | فولاد کربن ، فولاد ضد زنگ ، فولاد کم آلیاژ | اره برش: | اصطکاک برش اره |
چرخ دنده کرم: | حداکثر 80 متر در دقیقه | ضخامت لوله: | 1-4 میلی متر |
توان (W): | 200 کیلووات | وزن: | 5-15T |
برجسته: | آسیاب لوله مربع 100 متر در دقیقه,آسیاب لوله مربعی 76 میلی متر,آسیاب لوله برش اره ای |
نوع جوشکاری | جوشکاری با فرکانس بالا |
کاربرد | ساخت و ساز ، حمل و نقل آب و گاز |
نوع تشکیل | شکل گیری توسط غلطک |
ویژگی | سرعت بالا.دقت بالا |
نیاز ویژه | مطابق با نیاز مشتری می تواند طراحی شود |
سرعت خط | 100 متر در دقیقه |
طول لوله | 4 متر - 12 متر |
محدوده ضخامت دیوار | 1 میلی متر-4 میلی متر |
کلمات کلیدی محصول | دستگاه ساخت لوله های فولادی منحصر به فرد |
جز component تجهیزات
1. uncoiler دو سر:
ترمز توسط سیلندر کنترل می شود و مدل سیلندر آن SC80X25FA است.
(1) حداکثروزن سیم پیچ: 5T
(2) قطر داخلی سیم پیچ: 440-510 میلی متر
(3) ضخامت نوار: 5.0 میلی متر
(4) حداکثرعرض سیم پیچ: 400 میلی متر
2. ماشین برش هیدرولیک دو ستون:
(1) عرض نوار فولادی برش خورده: 00400 میلی متر
(2) ضخامت نوار فولادی برای برش: ≤5 میلی متر
(3) روش برش: قدرت سیلندر هیدرولیک
(4) قدرت موتور پمپاژ: 5.5 کیلو وات
3. ذخیره دستگاه از جمله باتری مارپیچ و باتری قفس ، شما می توانید از آنها انتخاب کنید:
3-1باتری مارپیچی (m5 متر): از جمله موارد زیر (1) - (5)
(1) سینی واژگون کم:
از براکت ، غلتک سطح و غلتک عمودی ساخته شده است.غلتک سطح به طور کمکی از فولاد نواری پشتیبانی می کند و غلتک عمودی می تواند نوار را تنظیم و هدایت کند ، مناسب برای پهنای باند 00400 میلی متر است.
(2) دستگاه صاف و تغذیه:
قسمت چرخش شامل جعبه دنده و کوپل جهانی است.پایه ساختار فولادی است.مناسب برای پهنای باند ≤400 میلی متر است.با ترمز پنوماتیک و موتور 18.5KW.
(3) باتری:
مورد استفاده برای ذخیره سازی ، بارگیری و تخلیه و رانندگی نوار ، ساخته شده از قسمت قدرت ، داخل مسیر ، غلتک عمودی ، غلتک سطح ، غلتک مسدود کردن مسیر خارج ، غلتک مسدود کننده تغذیه.قسمت چرخش شامل موتور ، جعبه دنده و کوپلینگ جهانی است.
(4) سینی واژگون بالا:
متشکل از براکت ، غلتک سطح و غلتک عمودی.مناسب برای پهنای باند ≤400 میلی متر است.
(5) جعبه کنترل الکتریکی:
3-2. باتری قفس: از جمله موارد زیر (1) - (3)
(1) دستگاه تغذیه:
دستگاه تغذیه بستن و تغذیه دو محوره از غلتک رانندگی ، بستن ، مسدود کردن تشکیل شده است.مناسب برای پهنای باند ≤400 میلی متر است.
(2) قفس جمع آوری مواد:
برای ذخیره سازی استفاده می شود ، ساخته شده از حصار فولادی ، نرده های فلزی ، بیکار ، غلتک سطح و chakpa ذهن است.
(3) جعبه کنترل الکتریکی:
تولید اصلی و پوشیدن قطعات اصلی تجهیزات الکترونیکی مطابق با GB است.سیستم چهار سیم سه فاز.

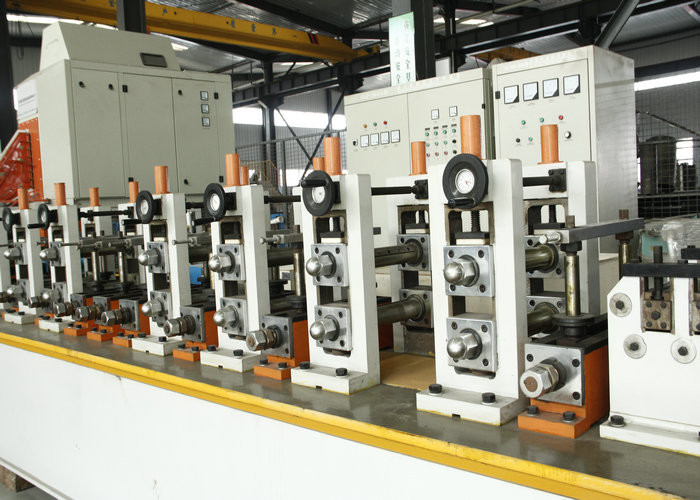

4. موتور اصلی آسیاب:
(1) بخش تشکیل دهنده: هفت واحد غلتک از نوع دروازه ای
(2) قسمت جوشکاری: جوشکاری القایی با فرکانس بالا حالت جامد
(3) قسمت خنک کننده: خنک کننده خنک کننده
(4) قسمت پایان: پنج واحد غلتکی از نوع دروازه ای
پارامتر اصلی فنی خط لوله سازی
(1) قطر لوله: φ60-ø120 میلی متر
(2) ضخامت دیواره لوله: 2.0-5.0 میلی متر
(3) موتور الکتریکی: بخش تشکیل: 110 کیلو وات ، قسمت پایان: 132 کیلو وات.
(4) قطر سطح غلتک سطح: ø100 ، ماده 40Cr
(5) قطر محور غلتک عمودی: 70 Material ، ماده 40Cr
5. حالت جامد با فرکانس بالا:
(1) مدل: GGP400-0.2-HC
(2) قدرت ورودی: 3p ، 380V ، 50HZ
(3) توان خروجی: 400 کیلو وات
6. اره پرواز کنترل شده توسط کامپیوتر:
(1) دقت مقیاس: 3 میلی متر
(2) طول مقیاس: 4-8 متر
(3) حداکثر سرعت: 70 متر در دقیقه
(4) حرکت اره: پنوماتیک (تاب)
(5) از تیغ اره فلزی مدور استفاده کنید
7. میز تخلیه:
مدل: به روش نورد انتقال داده می شود ، به صورت پنوماتیک معکوس می شود (با موتور 3 کیلو وات ، 6 کلاس)
ERW لوله لوله مدل دیگر
مدل | محدوده قطر | ضخامت لوله | سرعت خط (متر در دقیقه) |
HG20 | 8-25.4 میلی متر | 0.3-1.2 میلی متر | 120 |
HG32 | 10-32 میلی متر | 1.4-1.5 میلی متر | 120 |
HG50 | 16-76 میلی متر | 0.7-2.5 میلی متر | 30-120 |
HG76 | 25-76 میلی متر | 1-4 میلی متر | 30-100 |
HG89 | 32-89 میلی متر | 1-4.5 میلی متر | 30-80 |
HG114 | 45-114 میلی متر | 1.5-5.0 میلی متر | 30-60 |
HG165 | 60-165 میلی متر | 3-7 میلی متر | 30-50 |
HG219 | 114-219 میلی متر | 4-8 میلی متر | 20-40 |
HG273 | 114-273 میلی متر | 4-10 میلی متر | 30-15 |
HG325 | 165-325 میلی متر | 4-10 میلی متر | 10-30 |
HG426 | 165-426 میلی متر | 4-12.7 میلی متر | 8-25 |
HG508 | 219-508 میلی متر | 4-16 میلی متر | 8-20 |
1) ما مهندس را برای نصب و آموزش کارگران شما به نحوه کارکرد صحیح این دستگاه می فرستیم.
2) تیم گارانتی
تضمین کیفیت یک ساله ، تعمیر تضمین زندگی.در دوره تضمین کیفیت ، به جز خرابی های ناشی از خطای انسانی ، قطعات تعمیر به صورت رایگان ارائه می شوند.پس از دوره تضمین کیفیت ، فقط هزینه قطعات یدکی را شارژ کنید.
3) ما خدمات پیش فروش و پس از فروش را ارائه می دهیم.
خدمات پیش فروش: طراحی کارگاه ، و طراحی خروجی تولید
خدمات پس از فروش: نصب و آموزش ، و مهندس ماهر برای کار.
4)ما همچنین می توانیم مهندس را برای ماههای سرور یا 1 سال کار کنیم.مهندس به شما در بهبود تولید ، کاهش ضایعات و کاهش هزینه به شما کمک خواهد کرد.
5) ما خدمات پیش فروش-طراحی برای کل پروژه ساخت لوله های فولادی ضد زنگ / ساخت لوله های فولادی کربنی را ارائه می دهیم.
6) ما مسئول بارگیری و حمل و نقل خواهیم بود.
