هبی Tengtian جوش داده شده لوله تجهیزات ساخت شرکت با مسئولیت محدود.
کیفیت اول، مشتری اول
حراجی:
|
جزئیات محصول:
پرداخت:
|
| قطر لوله: | 25-76 میلیمتر | سرعت محصول: | حداکثر 50 دقیقه در دقیقه |
|---|---|---|---|
| ماده: | فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی کم | اره برش: | اصطکاک اره برش |
| چرخ دنده کرم: | max.80m / min | ضخامت لوله: | 4.0-10.0 میلیمتر |
| برجسته: | ,,slitting line machine |
||
1.1 اطلاعات عمومی

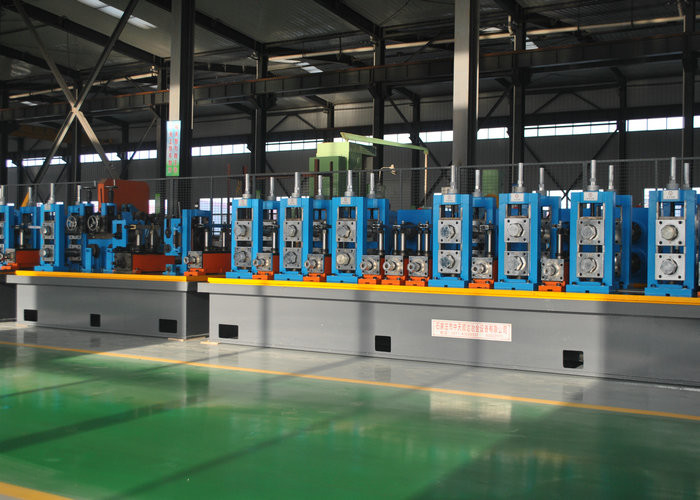

این تجهیزات مخصوصا برای تولید Φ09-Φ76mm، δ0.7-3.0 میلی متر با فرکانس مستقیم لوله جوش داده شده و لوله مربعی متناظر و لوله مخصوص شکل گرفته است. ترکیب تجهیزات از decoiler به قطع طول اره برش است. سرعت نورد را می توان به طور مناسب در محدوده مناسب از قطر لوله و ضخامت دیواره تنظیم کرد.
1.2 مواد قابل استفاده
(1) نوار گرم فولاد نورد سرد و گالوانیزه (همانطور که در GB700-88 یا GB1591-88)
(2) مواد: فولاد کم کربن، فولاد آلیاژی کم Ø345Mpa، δb≤610Mpa
1.3 دیگر مدل مدل ERW Tube Mill
| مدل | دامنه قطر | ضخامت لوله | سرعت خط (m / min) |
| HG20 | 8-25.4 میلی متر | 0.3-1.2 میلی متر | 120 |
| HG32 | 10 تا 32 میلی متر | 1.4-1.5 میلی متر | 120 |
| HG50 | 16-76 میلی متر | 0.7-2.5MM | 30-120 |
| HG76 | 25-76 میلی متر | 1-4 مگابایت | 30-100 |
| HG89 | 32-89 میلیمتر | 1-4.5 میلی متر | 30-80 |
| HG114 | 45-114 مگابایت | 1.5-5.0 میلی متر | 30-60 |
| HG165 | 60-165 مگابایت | 3-7 میلی متر | 30-50 |
| HG219 | 114-219 مگابایت | 4-8 میلی متر | 20-40 |
| HG273 | 114-273 میلی متر | 4-10 میلی متر | 15-30 |
| HG325 | 165-325 مگابایت | 4-10 میلی متر | 10-30 |
| HG426 | 165-426 مگابایت | 4-12.7 میلی متر | 8 تا 25 |
| HG508 | 219-508 مگابایت | 4-16 میلی متر | 8-20 |
1.4 فرآیند عمومی
مواد خام (کویل فولاد) → فشاری → برش و جوشکاری → باطری → تنظیمات غیر قدرت → میلز شکل گیری → جوشکاری با فرکانس بالا → فیدر → دستگاه خنک کننده → واحد اندازه گیری → راست روتختی → برش طول ثابت → خروجی جدول
1.5 لوازم مورد نیاز پیشنهادی خریدار را تهیه کرد (فقط برای مرجع)
(1) سایت تجهیزات مکانیکی: 45m X4.5m (طول X عرض)
(2) سایت تجهیزات برق: 5 متری 4 متری (طول X عرض)
(3) پایه پایه واحد دستگاه (نگاه کنید به پایه تامین کننده)
(4) دو مجموعه 5 تن جرثقیل سربار و یا 10 تن جرثقیل سربار.
(5) منبع تغذیه:
(6) تیغه برای ردیاب اره، مشخصات به عنوان در هر کتاب دستورالعمل. مقدار توسط مشتری تصمیم می گیرد.
(7) نوار مغناطیسی برای لوله جوش، به عنوان اندازه لوله ساخت.
(8) یک مجموعه از Φ3 "، 6m پمپ های فشار بالا برای تخت دستگاه جوش ماشین.
(9) 1 مجموعه ای از استخر آب خنک کننده برای تخت لوله جوش ماشین، حجم 25m3with لوله آب، متر آب فشار و شیر. (تعداد و اندازه ها باید بر روی سایت تعیین شود و سپس در خارج خریداری شود)
(10) مدار واحد برق ماشین. قبل از مونتاژ، مدار باید به کابینه الکتریکی از اتاق با فرکانس بالا برسد. اتصال برق برای اتاق فرکانس بالا به کلی کنترل میز و دکمه ایستگاه. (تعداد و اندازه ها باید بر روی سایت تعیین شود و سپس در خارج خریداری شود)
(11) یک اتاق فرکانس بالا برای واحد دستگاه. اتخاذ زمین یا اتاق زیر شیروانی با توجه به طرح مشتری.
(12) کمپرسور هوا: یک مجموعه (خرید بازار)
(13) تجهیزات بالابری و ابزار برای نصب دستگاه (جرثقیل، طناب فولادی و غیره) حداکثر وزن یک قطعه 8 تن است.
خدمات ما
تضمین کیفیت
ما باید مسئولیتی برای مشکل کیفیت حاصل از طراحی و ساخت با یک سال پس از نصب موفق و اشکال زدایی و تمام هزینه های جایگزینی قطعات و اجزای (محروم سازی عوامل انسانی و اجزای ضعیف) باید توسط ما متولد شود!
اشکال زدایی
1) کارخانه برای نصب و آزمایش عملیات، 1-2 تکنسین را ارسال خواهد کرد
2) سایت، بنیاد تجهیزات، سازه های سرد و غیره مسئول توسط خریدار بر اساس مواد تجهیزات که توسط تامین کننده فراهم می کند، تجهیزات نصب (تجهیزات آسانسور، ابزار و غیره)، لوازم جانبی نصب (سیم، لوله درایو، لوله آب و غیره)، نیروی کار که توسط خریدار تنظیم شده است.
3) خریدار مسئول تامین برق، تامین آب و گاز به رابط رابط تجهیزات است
4) یادداشت های آماده سازی خریدار
(الف) دستگاه دستگاه طول می کشد (طول * عرض)
(ب) منبع تغذیه: قدرت اصلی به نیمکت کنترل تجهیزات، موقعیت واحد
(ج) هوا: کمپرسور هوا (1.5 متر مکعب در دقیقه
(d) تامین آب: منبع آب به ایستگاه ماشین
