هبی Tengtian جوش داده شده لوله تجهیزات ساخت شرکت با مسئولیت محدود.
کیفیت اول، مشتری اول
حراجی:
|
جزئیات محصول:
پرداخت:
|
| قطر لوله: | 25-76 میلی متر | سرعت محصول: | حداکثر 50 متر در دقیقه |
|---|---|---|---|
| مواد: | فولاد کربن، فولاد ضد زنگ، فولاد کم آلیاژ | اره برش: | برش اره اصطکاکی |
| چرخ دنده کرم: | حداکثر 80 متر در دقیقه | ضخامت لوله: | 4.0-10.0 میلی متر |
| نام: | دستگاه آسیاب لوله | ||
| برجسته کردن: | کارخانه فولاد کربن,میلگرد لوله جوش |
||
1.1اطلاعات عمومی

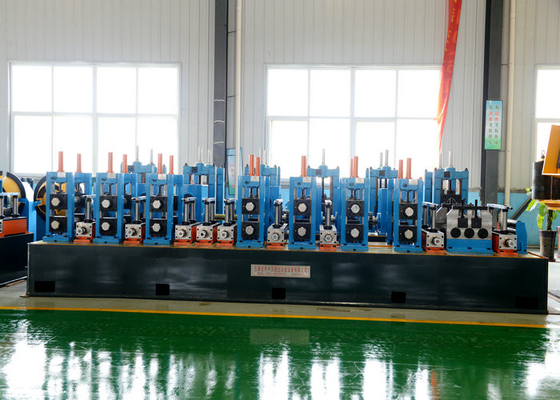

اينماشین آسیاب لولهبه طور خاص برای تولید Φ19-Φ76mm,δ0.7-3.0 mm لوله های جوشیده شده راست و با فرکانس بالا و لوله های مربع و شکل ویژه استفاده می شود.ترکیب تجهیزات از decoiler به قطره برش طول ثابت استسرعت رولینگ می تواند مطابق با محدوده مناسب قطر لوله و ضخامت دیوار تنظیم شود.
1.2 مواد قابل استفاده
(1) نوار فولاد گرم و سرد و گالوانیزه شده (بر اساس GB700-88 یا GB1591-88)
(2) ماده: فولاد کم کربن، فولاد کم آلیاژδs≤345Mpa,δb≤610Mpa
1.3 فرش لوله ای ERW مدل دیگر
| مدل | محدوده قطر | ضخامت لوله | سرعت خط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4 تا 1.5 میلی متر | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30 تا 120 |
| HG76 | 25-76MM | 1-4MM | 30 تا 100 |
| HG89 | 32 تا 89MM | 1-4.5MM | 30-80 |
| HG114 | 45 تا 114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20 تا 40 |
| HG273 | 114-273MM | 4-10MM | 15 تا 30 |
| HG325 | 165-325MM | 4-10MM | 10 تا 30 |
| HG426 | 165-426MM | 4 تا 12 تا 7 میلی متر | 8 تا 25 |
| HG508 | ۲۱۹-۵۰۸MM | 4 تا 16 میلی متر | 8 تا 20 |
1.4 روند کلی

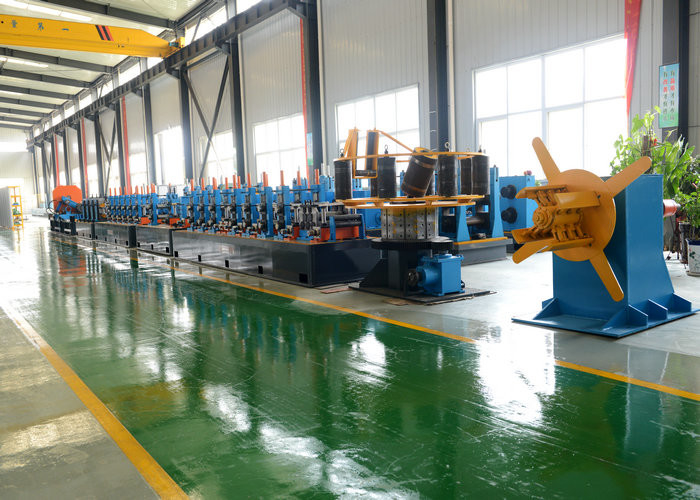

Raw material (steel coil) → decoiling→ shearing and welding→ accumulator → non-power leveling →forming milling →high frequency welding →de-burr frame→ cooling unit→ sizing unit →rough straightening → fixed length cutting →run out table
1.5 لوازم ضروری پیشنهاد شده توسط خریدار تهیه شده است (فقط برای مرجع)
(1) محل تجهیزات مکانیکی: 45m X4.5m (طول X عرض)
(2) محل تجهیزات الکتریکی: 5m X 4m (طول X عرض)
(3) پایه ی پایه ی واحد ماشین (به نقشه ی پایه ی تامین کننده مراجعه کنید)
(4) دو مجموعه از جرثقیل های 5 تن یا جرثقیل های 10 تن.
(5) منبع برق:
(6) تیغ برای تراش ردیابی، مشخصات بر اساس کتاب دستورالعمل.
(7) میله مغناطیسی برای جوشکاری لوله، خرید بر اساس اندازه تولید لوله.
(8) یک مجموعه از پمپ های فشرده 6 متری برای بستر دستگاه جوش لوله.
(9) 1 مجموعه از استخر آب خنک کننده برای بستر ماشین جوش لوله، حجم 25m3با لوله آب، فشار سنج آب و شیر.
(10) مدار الکتریکی واحد ماشین. قبل از مونتاژ، مدار باید به کابینت الکتریکی اتاق فرکانس بالا برسد.اتصال الکتریکی اتاق فرکانس بالا به میز کنترل و ایستگاه دکمه. (تعداد و اندازه ها باید در محل تصمیم گرفته شود، سپس در خارج خریداری شود)
(11) یک اتاق با فرکانس بالا برای واحد ماشین.
(12) کمپرسور هوا: یک مجموعه (خرید بازار)
(13) تجهیزات بلند کردن و ابزار برای نصب ماشین (کران، سیم فولادی و غیره) حداکثر وزن یک قطعه 8 تن است.
خدمات ما
تضمین کیفیت
we Shall be responsilbe for quality problem resulted from design and manufacture with one year after successfull installation and debugging and all the expenses for replacing parts and components( exclude human factors and vulerable components ) shall be born by us !
عیب یابی
1) کارخانه 1-2 مهندس فنی را برای نصب و آزمایش ارسال می کند
2) محل، پایه تجهیزات، ساختارهای خنک و غیره که توسط خریدار با توجه به مواد تجهیزات که توسط تامین کننده ارائه می شود، تجهیزات برای نصب (تجهیزات آسانسور،ابزار و غیره.) ، مواد لوازم نصب (سیم، لوله محرک، لوله آب و غیره) ، نیروی کار توسط خریدار تنظیم شده است.
3) خریدار مسئول تامین برق، آب و گاز به اتصال رابط تجهیزات است
4) یادداشت های آماده سازی خریدار
a) دستگاه ماشین محل (طول*عرض) را می گیرد
ب) منبع برق: برق اصلی به صندلی کنترل تجهیزات، موقعیت واحد
ج) تغذیه هوا: کمپرسور هوا (1.5 متر مکعب/ دقیقه)
(د) آب: منبع آب به ایستگاه ماشین
