جزئیات محصول:
پرداخت:
|

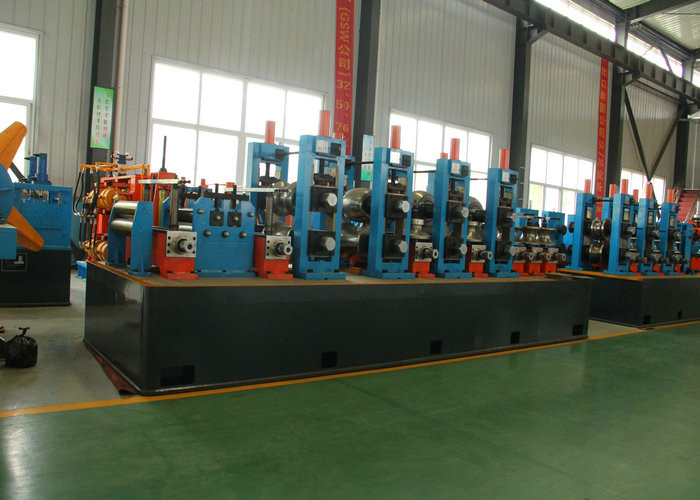

ماده: | فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی کم | قطر لوله: | 21 تا 63 میلی متر |
---|---|---|---|
سرعت محصول: | حداکثر 50 دقیقه در دقیقه | Max.Thickness برای میدان لوله: | 0.8-3.0mm |
certification: | CE ISO | چرخ دنده کرم: | max.80m / min |
برجسته: | ,,slitting line machine |
توضیحات شرکت
شرکت ما تولید کننده حرفه ای از مشخصات رول مشخصات بالا با فرکانس جوشکاری لوله تجهیزات، چهار غلتکی سرد نورد سرد، تجهیزات برش سرعت بالا، تجهیزات قالب گیری سرد با دقت، تجهیزات لوله جوش داده شده از جنس استنلس استیل و انواع مقاطع پیچیده است. این یکی از اولین کارخانه های خصوصی داخلی است که در ساخت تجهیزات لوله جوش در چین مشغول هستند.
پارامترهای فنی
مشخصات: | Φ76 × 8.2 |
قطر لوله: | Φ13 ~ Φ76mm |
ضخامت لوله: | 3 ~ 8.2 میلیمتر |
مواد لوله: | Q195، Q215، Q235 |
سرعت جوشکاری: | 10 ~ 30M / دقیقه |
مشخصات
مدل | قطر (میلی متر) | ضخامت (میلی متر) | سرعت (m / min) | قدرت اصلی (کیلووات) | جوشکار HF (KW) | مساحت (مترمربع) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8 تا 25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
هیدرولیک Decoiler
1. ظرفیت بارگیری: 4000 کیلوگرم
2. طول سیم پیچ: 150 410 میلیمتر
3. ضخامت: 2.0mm 5.0mm
4. قطر داخلی: ø500mm ø700mm
5. قطر بیرونی: ø1000mm ø1500mm
منبع تغذیه
1. تجهیزات موتور قدرت: 132kw x 2+ 45kw + 30kw + 30kw = 369kw
2. قدرت ایستگاه HF: 400 کیلو وات
ماشین برش و جوش جلو
اطمینان از تغذیه مداوم مواد
باتری قفس
1. ظرفیت انباشت: 150 300mm
2. سرعت تغذیه: ≥ 100m / min
3. تنظیم دستی
4. قدرت موتور: 30 کیلو وات
تغذیه و رولینگ و رول تشکیل دستگاه
1. دو غلتک تغذیه و پنج غلتک صاف کردن
2. ماشین تشکیل
--- ایستگاه غلتکی افقی: 7 مجموعه
شفت غلتک: ø100mm، 40Cr
مواد غلتک: 45 # فولاد
--- ایستگاه غلتکی عمودی: 9 مجموعه
شفت غلتک: ø60mm، 40Cr
مواد غلتک: 45 # فولاد
--- درایو چرخ دنده: 7 مجموعه
دنده: 40CrMnTi و 40Cr، محور: 40Cr
14 مجموعه شفت انتقال
--- جمع آوری اکسترود و ضایعات
--- Burr-تمیز کردن دستگاه
--- اندازه دستگاه
--- دستگاه صاف
سیستم خنک کننده آب
ایستگاه HF
1. منبع تغذیه: 380V / 220V، 50HZ
2. قدرت کار: 300 کیلو وات
سیستم رانندگی اصلی
1. موتور اصلی: Z4 سری، DC 132KW
2. اصلی گیرنده: ZQ750-10.35
CNC هواپیما اره
1. برش ضخامت: 2.0mm 5.0mm
2. طول برش: 4 8m
3. برش OD: ø48 ø130mm
4. سرعت برش: 6-8 برش / دقیقه
5. تحمل برش: ≤ 6mm
6. قدرت موتور: 45 کیلووات، موتور درجه 2 درجه
