ماشین ساخت لوله های گالوانیزه با سرعت بالا

تصویر بزرگ : ماشین ساخت لوله های گالوانیزه با سرعت بالا

جزئیات محصول:

محل منبع:	HEBEI، CHINA
نام تجاری:	Tengtian
گواهی:	CE, ISO9001, BV
شماره مدل:	HG76

پرداخت:

مقدار حداقل تعداد سفارش:	۱ عدد
قیمت:	Negotiated
جزئیات بسته بندی:	صادرات ضد آب و Seaworthy بسته بندی.
زمان تحویل:	سه ماه
شرایط پرداخت:	اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه:	35 مجموعه در هر سال

مخاطب

توضیحات محصول جزئیات

نام محصول:	آسیاب لوله جوش داده شده با فرکانس بالا با سرعت بالا آسیاب لوله گالوانیزه Erw / دستگاه ساخت لوله CE I	certification:	CE ISO
چرخ دنده کرم:	حداکثر 80 متر در دقیقه	قطر لوله:	21 - 63 میلی متر
مواد:	فولاد کربن، فولاد ضد زنگ، فولاد کم آلیاژ	محدوده قطر لوله:	Φ20-Φ76mm
تضمین:	یک سال	ابعاد:	25 متر * 2 متر * 2 متر
قطر داخلی:	550-610 میلی متر	تنظیم کردن:	چرخ دنده کرم
مواد اولیه:	دستگاه ساخت لوله مربع	موتور راننده:	DC 75KW x 2
ولتاژ موتور:	30 کیلووات	شکل لوله:	مربع مستطیل، LTZU
طول لوله:	6-12 متر	کلمات کلیدی:	آسیاب لوله لوله جوشی فرکانس بالا
برجسته کردن:	آسیاب لوله جوش دار فرکانس بالا,کارخانه لوله های جوشیده با فرکانس بالا,آسیاب لوله های جوشیده با سرعت بالا , Galvanized high frequency welded pipe mill , High Speed hf welded tube mill

1. مقدمه ی خلاصه ای از آسیاب لوله ای ERW و آسیاب لوله

آسیاب لوله ERW و آسیاب لوله یک سری ماشین است که لوله های خیاط جوش طولی و لوله ها را با نوارهای فولادی با عرض خاصی می سازد.
با باز کردن و مسطح کردن کویل های فولادی در نوارهای فولادی شروع می شود.
نوارهای فولادی صاف شده سپس در ماشین قالب بندی وارد می شوند و رول تراش در ماشین نوار را به شکل لوله گرد می چرخاند.
نوارها سپس به جعبه جوش فرستاده می شوند که در آن لوله با یک جوش دهنده حالت جامد با فرکانس بالا جوش داده می شود.
لوله های جوشیده شده در یک دستگاه اندازه گیری به شکل یا اندازه مورد انتظار شکل می گیرند. در نهایت لوله ها به طول برش داده می شوند و بسته بندی می شوند.

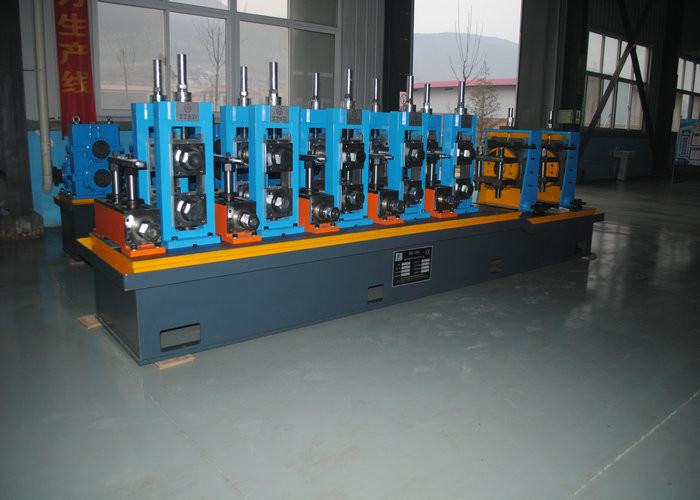

ماشین ساخت لوله های گالوانیزه با سرعت بالا 0

2. تابع

این لوله به ویژه برای نفت، گاز طبیعی، گاز شهری، شبکه لوله، صنعت شیمیایی، برق، فولاد، لوله آب و گاز استفاده می شود.به طور گسترده ای برای انواع لوله های تحت فشار استفاده می شود.

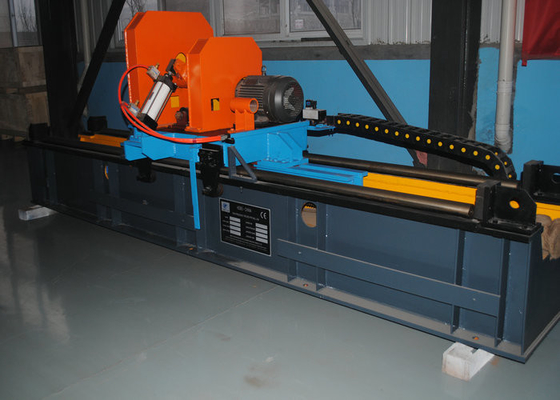

ماشین ساخت لوله های گالوانیزه با سرعت بالا 1

3. جریان فرآیند
تغذيه - باز کردن - راست کردن - برش و بلت ولد - ذخیره حلقه - قالب - جوشنده HF - IF - خنک کردن - اندازه - برش - خروجی - منحنی انتها - تست هیدرولیک - جمع آوری

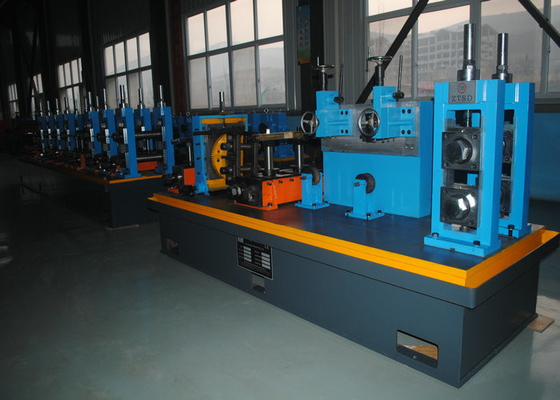

ماشین ساخت لوله های گالوانیزه با سرعت بالا 2

4قطعات ماشین در خط کار

(1) پاک کننده

(2) قفس حلقه یا آمپول افقی

(3) ماشین اصلی:

ماشین شکل دهی
سیستم رولر برای شکل دادن
راهنمای بخیه
دستگاه جوش رسوب با فرکانس بالا
سیستم رول برای حرکت
قاب برداشتن برر (در داخل و خارج از برر)
سیستم خنک کننده آب
دستگاه اندازه گیری
سیستم رولر برای صاف کردن
چرخ تست سرعت
قاب ترکی
تراشه پرواز اتوماتیک کنترل شده توسط کامپیوتر
میز تموم شده
تجهیزات کنترل الکتریکی
ماشین جوش فرکانس بالا

مشخصات بیشتر

مدل	قطر ((ملی متر)	ضخامت ((ملی متر)	سرعت ((m/min)	قدرت اصلی (kW)	جوشگر HF ((KW)	مساحت ((م2)
HG32	10 تا 32	0.4-15	30 تا 100	250	100	12x100
HG50	12-50	0.6-25	30-90	300	150	12x100
HG76	12 تا 76	1- 3	30-90	320	200	12x100
HG89	32 تا 89	1 تا 4	30-80	350	300	12x100
HG114	45 تا 114	1.5-50	30-60	400	300	12x100
HG165	۶۰ تا ۱۶۵	3-7	30-50	600	400	12x100
HG219	114-219	4 تا 8	20 تا 40	800	500	15x150
HG273	114-273	4 تا 10	15 تا 30	1000	600	18x160
HG325	165-325	4 تا 10	10 تا 30	1200	600	12x100
HG426	165-426	4 تا 127	8 تا 25	1400	800	12x100
HG508	219-508	4 تا 16	8 تا 20	2000	1000	12x100
