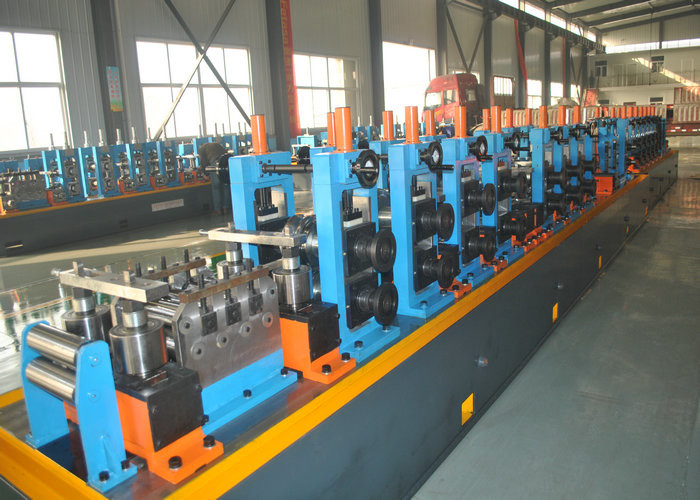

خط تولید لوله / فولادی / دستگاه ساخت لوله / آسیاب لوله

1.1 مواد قابل استفاده:

(1) نوار فولادی گرم یا سرد (بر اساس GB700-88 یا GB1591-88)

(2) مواد:فولاد کم کربن، فولاد کم آلیاژ≤345Mpa,b≤610Mpa

(3) ضخامت نوار فولاد: 1.0-3.0mm (بر اساس GB708-88)

(4) عرض نوار فولادی: 50-200mm

(5) شناسه طناب فولادی: 400-550mm

(6) O.D از سیم کشی فولادی: 800-1200mm

(7) حداکثر وزن کویل: 1500kg

1.2 محدوده ابعاد لوله فولادی پردازش شده:

(1) O.D: 16-63mm

(2) ضخامت دیواره: 1.0-3.0mm ((الواح مربع و لوله های شکل ویژه≤2.0mm)

(3) طول: 4 تا 8 متر

1.3 جریان فرآیند محصول (انبوه فولادی):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 سرعت آسیاب: 20-60m/min

1.5 قدرت تجهیزات فرکانس بالا: 200 KW

1.6 به کاربران توصیه می شود لوازم ضروری (فقط برای مرجع):

(1) محل تجهیزات مکانیکی: 50m X 4.5m (طول X عرض)

(2) محل تجهیزات الکتریکی: 5m X 4m (طول X عرض)

(3) پایه ی پایه ی واحد ماشین (به نقشه ی پایه ی تامین کنندگان مراجعه کنید)

(4) دو مجموعه از جرثقیل های 10 تن

(5) منبع برق:

a. موتور تجهیزات: 75KW + 11KW + 5KW = 91 KW

موتور فرکانس بالا: 200 KW
