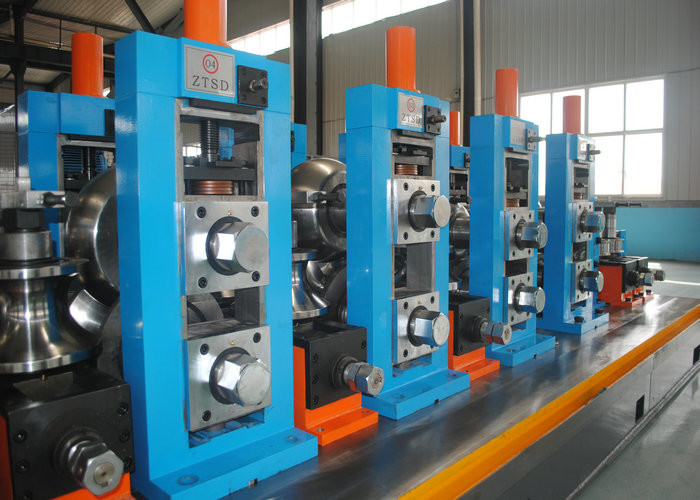

ماشین آلات خط آسیاب با سرعت بالا با دقت بالا کامل ERW
این خط برای ساخت فولاد جوش داده شده Φ32mm-Φ140mm با ضخامت 1.0mm-5.0mm ضخامت دیوار، می تواند لوله مربعی 25 * 25 - 110 * 110mm تولید کند.
پس از جذب فن آوری های پیشرفته ساخت لوله از خارج از کشور و داخلی، خط تولید خط تولید نوآورانه ما و هر واحد واحد خط تولید نه تنها صرفه اقتصادی، بلکه عملی است.
مقدمه ای از کارخانه لوله و لوله لوله ERW
- لوله آسیاب و لوله آسیاب ERW یک سری ماشین آلات است که لوله های جوش طولی و لوله های با نوار های فولادی با عرض مشخصی را تولید می کند.
- آن را با uncoil شروع می کنیم و کویل فولاد شکسته را به نوار فولادی تقسیم می کنیم.
- سپس نوارهای فلزی مسطح به ماشین تشکیل می شود و با رولر در دستگاه، نوار را به شکل لوله گرد می کند.
- سپس نوارهای نورد به جعبه جوش فرستاده می شود که در آن لوله با جوشکار جامد با فرکانس بالا جوش داده می شود.
- لوله های جوش داده شده به شکل یا اندازه مورد انتظار در یک ماشین اندازه گیری می شوند. در نهایت لوله ها به طول و برش بسته می شوند.
خلاصه
این تجهیزات مخصوصا برای تولید ورق های فلزی با فرکانس بالا Φ80-mm، δ1-4.0 میلیمتر و لوله مربعی مناسب (17 * 17-62 * 62mm، 1.2-3.0mm) مورد استفاده قرار می گیرد. ترکیب تجهیزات از uncoiler به قطع طول اره برش است. سرعت نورد می تواند با توجه به دامنه مناسب قطر لوله و ضخامت دیواره باشد.
A. مواد قابل استفاده
1 مواد اولیه: فولاد کم کربن،
2 ضخامت نوار فولادی: 1.0-3.5mm
3 عرض نوار فولادی: 60-240mm
4 ID از کویل فولاد: Φ450-Φ550mm
5 OD از کویل فولاد: Φ800-Φ1200mm
6 حداکثر کویل وزن: 2500 کیلوگرم
B. محدوده اندازه گیری از پردازش لوله های فولادی
1 OD لوله: Φ20-Φ80mm
2 ضخامت دیوار: 1.0-3.5 میلی متر (لوله مربع: 1.2-3.0 میلی متر)
3 طول: 4-8 متر
4 سرعت فرزکاری: 60-70 متر در دقیقه
5 تجهیزات قدرت بالا فرکانس: 250 کیلوولت (حالت جامد)
6 ولتاژ: 380V / 440V، 50HZ
اجزاء C.Main
1 Uncoiler: 1 مجموعه
2 قیچی و بافت جوش: 1 مجموعه
3 باتری: 1 مجموعه
4 تشکیل. واحد جوش و اندازه گیری: 1 مجموعه
5 دستگاه برش ردیابی کامپیوتر: 1 مجموعه
6 جدول اجرا: 1 مجموعه
7 جوشکار با فرکانس حالت جامد: 1 مجموعه
مشخصات فنی:
1. مواد خام
| 1 | اعمال ماتریال | نوار های فولادی داغ یا سرد، نوار فولادی گالوانیزه |
| 2 | درجه مواد | فولاد کم کربن، فولاد کم آلیاژ: δs≤345Mpa |
| 3 | شناسه نوار فولادی | Φ508-Φ610mm |
| 4 | OD نوارهای فولادی | Φ800-Φ2000mm |
| 5 | وزن کویلر | حداکثر 4000 کیلوگرم |
2. محدوده تولید :
| لوله گرد | 32 تا 140 میلیمتر | ضخامت: 1.0-5.0mm |
| لوله مربعی | 25 * 25- 110 * 110mm | ضخامت: 1.0-4.0mm |
| لوله مستطیلی | 20 * 30 - 90 * 120 میلیمتر | ضخامت: 1.0-4.0mm |
3. جوش برقی HF: جوشکار با فرکانس بالا حالت جامد GGP300Kw
4. خط Spees: حداکثر 70m / min
طول لوله: 6-12 متر
6. برش دقت: ± 3mm
7. برق ظرفیت نصب شده: مناسب 500 کیلو وات
8. حجم کل خط: حدود 80X9m
خدمات ما
1) ما مهندس را برای نصب و آموزش کارگران خود ارسال می کنیم که چگونه این دستگاه را به نحوی درست انجام می دهیم.
2.) تیم گارانتی
تضمین کیفیت یک ساله، تعمیر تضمین زندگی. در دوره تضمین کیفیت، به جز برای شکست های ناشی از خطای انسانی، قطعات تعمیر به صورت رایگان ارائه می شود. پس از دوره تضمین کیفیت فقط هزینه قطعات یدکی را بپردازید.
3) ما خدمات پیش فروش و پس از فروش را عرضه می کنیم.
پیش فروش خدمات: طراحی کارگاه و تولید خروجی
خدمات پس از فروش: نصب و آموزش، و مهندس ماهر برای کار.
4) ما همچنین میتوانیم ماهانه یا یک ساله مهندس کار را برای شما انجام دهیم. این مهندس به شما کمک می کند که خروجی را بهبود بخشیده، زباله را کاهش دهید و هزینه را کاهش دهید.
5.) ما عرضه خدمات قبل از فروش - طراحی برای کل پروژه برای تولید لوله های فولادی ضد زنگ / ساخت لوله فولادی کربن.
6) ما مسئول بارگیری و حمل و نقل خواهد بود
