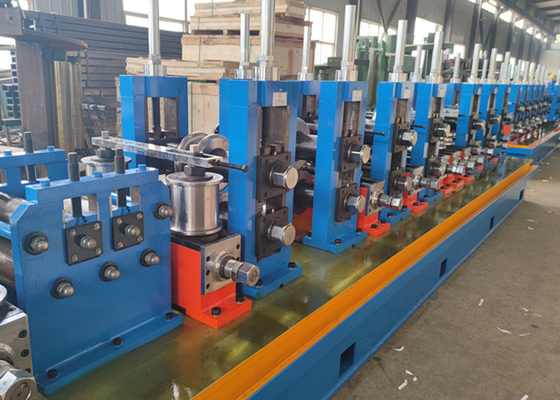

دستگاه ساخت لوله ERW لوله دقیق , دستگاه لوله ERW توسط Turbine Worm

ماشین آلات لوله سازی ERW ماشین آلات خط فرآیند بالا با دقت بالا لوله آسیاب

توضیحات تجهیزات

خط تولید لوله لوله دقت بالا با فرکانس بالا با خط لوله ERW مورد استفاده برای تولید لوله های مصالح ساختمانی است که به طور گسترده ای برای مصالح ساختمانی ، لوله های تخلیه و تامین انرژی استفاده می شود . پروفیل های ساختمانی و دکوراسیون ، پروفیل های اکسترود شده، پروفیل های ساختمانی، پروفیل خمشی سرد و غیره

دقت محصول می تواند به 0.05 میلیمتر (HG32 / HG50 / HG76) برسد، دقت بیشتر از محدوده واحد HG76 در 0.08 میلیمتر است.

مشخصات:

1. مواد خام: HRC، CRC، سیم گالوانیزه

2. محدوده تولید :

لوله گرد: 25 تا 76 میلی متر؛

ضخامت: 1.0-4.0mm

لوله مربعی: 20 * 20 - 60 * 60mm؛ ضخامت: 1.0-3.0mm

مستطیل: 20 * 40 - 40 * 80 میلیمتر؛ ضخامت: 1. 2.5mm

3. HF Welder: حالت جامد GGP250Kw

4. خط Spees: حداکثر. 100 متر / دقیقه

طول لوله: 4-12 متر

6. برش دقت: ± 3mm

مزیت محصول:

1. دقت بالا
   بین سطوح غلتکی 0.01، فاصله بین فریم و لغزش لغزش ≤0.02، درجه محور عمودی ≤0.05، هر فریم موازی درجه ≤0.1، قطر لوله فولادی و خطای گرد بودن ≤0.08
2. از تکنولوژی ژاپنی برای ایجاد نیازهای مشتریان خارجی که نیاز به دقت بالا دارند استفاده کنید
3. برنامه ریزی شده با استفاده از دنده کرم و تنظیم کرم، دقت تنظیم دقیق است، انرژی با دقت
4. زخم ریزش می تواند تنظیم 3D را تنظیم کند، می تواند در طول دایره فولادی ± 20 درجه چرخش را انجام دهد.
5. گرد تبدیل به مربع می شود مربع سر ترک ترک، می تواند وزن قالب، تشکیل یک پای ثابت، R زاویه R را کاهش دهد.
6. شفت بالا به افزایش بلوک ملایم نایلون، کاهش ضربه به شفت و تحمل.

فرایند تولید

حرکت به بالا → Uncoil → تسطیح → پایان برش و بافی جوش → باتری → شکل گیری → جوشکاری القاء با فرکانس بالا → حذف بیرونی → خنک کننده → اندازه گیری → برش → بررسی و جمع آوری → دسترسی به انبار
