جزئیات محصول:
پرداخت:
|
ماده: | HRC، CRC، ورق فولاد گالوانیزه | ولتاژ: | 220/380/415/420 / 440V |
---|---|---|---|
سرعت میل: | حداکثر 80m / min | گارانتی: | 1 سال |
مواد پره: | SKD11 | تحمل عرض: | + / 0.05 میلیمتر |
کنترل: | PLC | ارائه خدمات پس از فروش: | مهندسین دسترس به خدمات ماشین آلات در خارج از کشور |
حداکثر نوار برش: | 25 نوار | وزن سیم پیچ: | حداکثر 30 تن |
برجسته: | ,,sheet metal slitter machine |

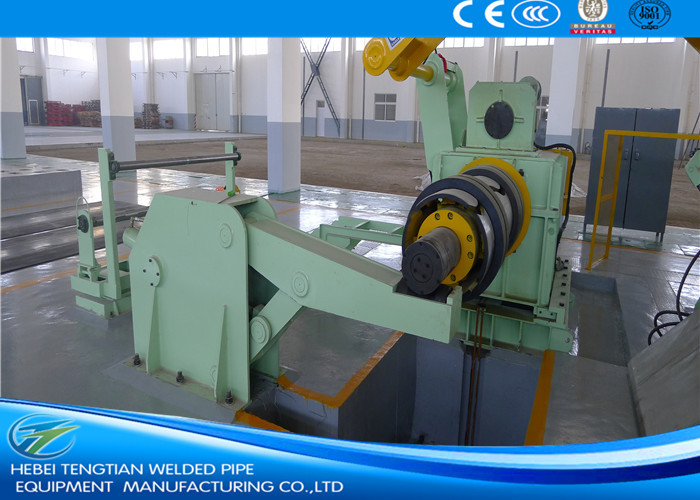

ZJ- (0.6 ~ 5) × 1500mm کامل با دقت بالا فولاد سرعت بالا دستگاه فرز
معرفی:
ظرفیت ضخیم فولاد کویل فولاد ضخیم به طور عمده به ضخامت کویل فولاد ضخامت 0.6 ~ 5 میلی متر، 1 ~ 6 میلی متر، 2-8mm یا 3 ~ 10mm است. و برای کویل فولاد با عرض: 600 ~ 1600 میلی متر، 800 ~ 1800mm یا 800 ~ 2000mm به کویل کودک باریک تر. این فولیت فولاد به طور گسترده ای برای اثبات کویل های نوار فولادی برای کارخانجات سرد نورد، لوله های جوش داده شده لوله، رول تشکیل دستگاه و غیره استفاده می شود.
مزایا و خصوصیات:
1. وزن کویل فولاد ضخیم معمولا با وزن تا حدود 30 تن، در این مورد، دوقلو نورد دوبل لازم برای بارگیری کویل های بسیار سنگین است. به صورت سه مرحله به ترتیب برای سه نوع استاندارد بین المللی استاندارد کویل Φ508mm، Φ610mm، Φ760mm ساخته شده است. در عین حال، Decoiler Double mandrel می تواند مخروط های دوگانه بدون گام ها باشد که می تواند طیف گسترده ای از کویل های مختلف ID را از Φ480-800mm برای دستگاه برش فولاد ویژه پشتیبانی و از بین ببرد.
فرآیند کار:
دوار غلتک تغذیه، سطح پنج غلتکی - پایان برش - سوراخ باتری (1) - تنظیم نوار - برش دیسک - انهدام ضایعات - حفره حفره ای (2) - قبل از جداکننده / Tensioner / اندازه گیری طول غلتک - Recoiling / کویل مطبوعات و جداساز - سیم پیچ تخلیه - کنترل هیدرولیک - کنترل الکتریکی
پارامتر اصلی فنی
کویل ورودی: HR / CR فولاد کربن، فولاد رنگی، فولاد گالوانیزه و غیره
فولاد Slitting Machine ضخامت نوار: (0.6-5) میلی متر
عرض نوار: 500 ~ 1500mm
فولاد Slitter قطر داخلی کویل: Φ508mm، Φ610mm، Φ760mm
قطر حداکثر قطر کویل: Φ2000mm
وزن حداکثر وزن: 30000 کیلوگرم
فولاد Slitter شفت: Φ250 x 1550mm
مواد برش دیسک: 6CrW2Si، HRC55-58.
فولاد ماشین برش موتور: DC 110KW، با Eurotherm 590 DC سرعت راننده.
واشر عقب: Φ508 × 1550mm
موتور احیا کننده: DC 132KW، با یواس بی راننده سرعت Eurotherm 590 DC.
سرعت چرخش فولاد: (0 ~ 80) m / min، قابل تنظیم است
مزایا و ویژگی های دستگاه برش کویل ما:
1. هر خط تولید (خط برش نازک ورق) طراحی شده و ساخته شده به شدت با توجه به نیاز مشتری. نه تنها این، مهندسین ما با دقت در کفش های مشتری فکر می کنند، و اطمینان حاصل می کنند که پیچ گوشتی کل فلزی کوچک، صاف، جامد و آسان به کار است.
2. در یک ضخامت سیم پیچ ضخیم با ضخامت متوسط، سرعت لغزش و غیره، یک یا دو باطری سوراخ دار وجود دارد. یک باتری انبساط همیشه بعد از اسلایتر و قبل از تنش
3. با توجه به عملکرد و درخواست صحیح هر واحد فولیك، ما ساختار مناسب و استفاده از مواد مناسب و كافی برای ساختن هر واحد سیم كوتاه فولادی را می گیریم.
4. مواد خوب و اندازه های دقیق چاقو دیسک، فاصله ها و حلقه های لاستیکی بر روی شفت شکاف برای دستگاه برش فولاد ما می تواند اطمینان حاصل کنید کمی کمرنگ، کم (± 0.10mm / متر)، چسبندگی چاقو و عرض شکاف دقیق (+ / -0.05mm)
5.Edge رولر از فولاد ما از موتور گشتاور استفاده می کند، حصول اطمینان از هموار و هموار باد لبه scraps.
6. برای تغییر دیسک چاقو سریع، فولاد ضد زنگ دوگانه را می توان انتخاب کرد. هنگامی که یک دستگاه برش فولادی در حال کار است، کارگران می توانند چاقو ها را بر روی تکه تکه کردن دیگر نصب کنند، سپس فقط محل های دو خط فولادی کویل فولاد را برای ادامه کار مبادله می کنند.
7. دو غلتک پرس بر روی هر دستگاه به طور متوالی پس از هر یک از باتری های سوراخ نصب می شود، در صورتی که سر نوار در سوراخ سقوط می کند در حالی که نوار نوار را از طریق خط برش کویل فولادی تغذیه می کند.
8. کابین جدا کردن و فشار دادن براکت در recoiler نصب شده است، به صورت هیدرولیکی رانده شده است، فشار بر بلوک recoiling تنگ و به طور خودکار حرکت می کند تا زمانی که قطر بازده بزرگتر می شود.
دستگاه خط برش معمولا با توجه به نیاز مشتری سفارشی می شود، تا زمانیکه شما پارامترها و الزامات را برای ما ارائه می دهید، و سپس ما برای شما یک طرح ماشین آلات مناسب برای ماشین طراحی کردیم.
اطلاعات دقیق فولاد اسلیتر:
مدل | ضخامت | عرض | وزن سیم پیچ | عرض شکاف کامل است | حداکثر سرعت لغزش |
ZJ-5 x 1500 | 0.6-5 میلی متر | 500-1500 میلیمتر | حداکثر 30T | حداقل 40 میلیمتر | 80 متر در دقیقه |
ZJ-6 x 1600 | 1-6 میلی متر | 600 تا 1600 میلیمتر | حداکثر 30T | حداقل 50 میلیمتر | 70 متر در دقیقه |
ZJ-8 × 1800 | 2-8 میلی متر | 600-1800 میلیمتر | حداکثر 35T | حداقل 50 میلیمتر | 80 متر در دقیقه |
ZJ-10 x 2000 | 3-10 میلی متر | 800-2000 میلی متر | حداکثر 35T | حداقل 60 میلیمتر | 60 متر در دقیقه |
توجه: داده ها در فرم فقط به عنوان مرجع با توجه به محدوده عمومی، ما همیشه طراحی و ساخت هر دستگاه برش فولاد با توجه به نیازهای خاص مشتری، به طوری که هر مشتری می تواند خط خود محتوای خود را از ما خرید. |
