جزئیات محصول:
پرداخت:
|
| ماده: | HRC، CRC، ورق فولاد گالوانیزه | ولتاژ: | 220/380/415/420 / 440V |
|---|---|---|---|
| سرعت میل: | حداکثر 120m / min | گارانتی: | 1 سال |
| تیغه: | چاقو دایره ای | تحمل عرض: | + / 0.05 میلیمتر |
| کنترل: | PLC | ارائه خدمات پس از فروش: | مهندسین دسترس به خدمات ماشین آلات در خارج از کشور |
| برجسته: | ,,strip slitting machine |
||

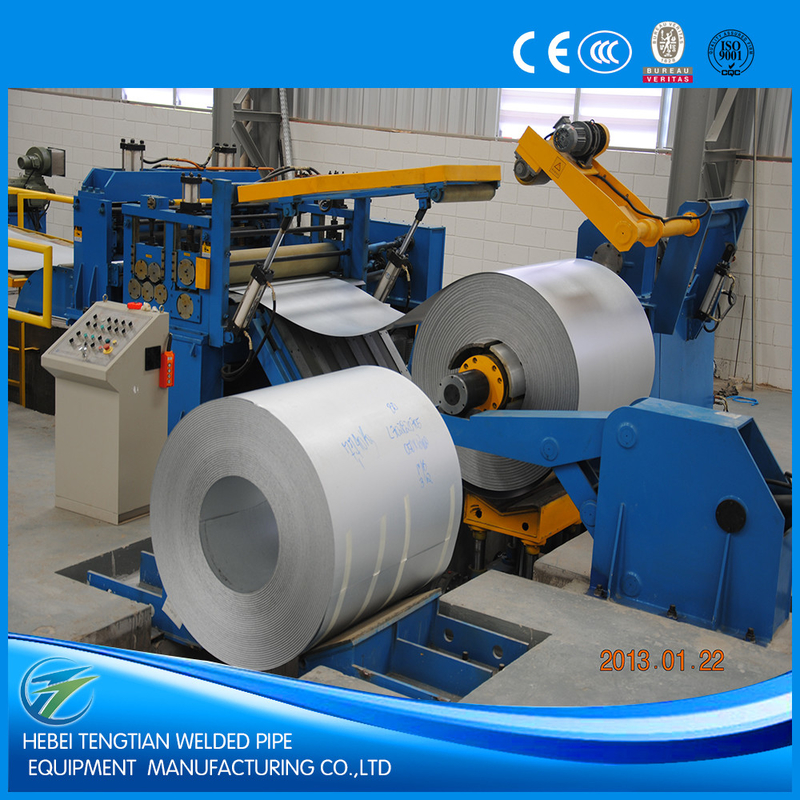

نیمه اتوماتیک نیمه اتوماتیک ورق فولادی دستگاه برش فولادی دقت بالا
توضیحات تجهیزات
خط برش، همچنین به نام دستگاه برش، مناسب برای باز کردن سیم پیچ فلزی به یک نوار است، برش آن را به نوارهای باریک از عرض مورد نیاز و بازخوانی آنها برای فروش یا روش بعدی.
خط برش را می توان به خط نوار لغزشی نوار نازک و خط ضخیم نوار ضخامت برای ضخامت نوار یا نوار مس خط لغزش، فولاد سیلیکون، فولاد ضد زنگ، آلومینیوم، نوار فولادی نوار فولاد کربن، و غیره برای مواد پردازش طبقه بندی شده است.
یک خط برش تشکیل شده است
1. بارگیری ماشین کویل
2. Uncoiler
3. دستگاه صاف کننده
4. رول پانچ و برش و هیدرولیکی
5. گودال حلقه
راهنمای جانبی
7. Slitter
8. پلت فرم انتقال و مونتاژ ضایعات
9. گودال حلقه
10. ایستگاه تنش
11. Recoiler
12. تخلیه ماشین کویل
به عنوان مثال یک خط نوار لغزنده نوار نازک مورد استفاده برای نورد کردن، برش و رها کردن فولاد کربن سرد فولاد، نوار فولادی گالوانیزه گرم با ضخامت 0.3-3.0mm و عرض عرض 800-1250mm را در نظر بگیرید.
پارامتر اصلی فنی
مواد: سرد نورد، گرم فولاد کربن داغ، فولاد گالوانیزه.
ضخامت مواد: 0.3-3.0mm
عرض مواد: 800-1250 میلیمتر
ID کویل: Φ508mm / Φ610mm
OD کویل: ≤Φ2000mm
وزن سیم پیچ: حداکثر 20 تن
کوچکترین نوار عرض به 25mm (نوار ضخامت ≤1mm)
دقت برش عرض: ± 0.05mm (ضخامت نوار ≤1)، ± 0.1mm (ضخامت نوار> 1.5mm)
برش برش: 0.03 حداقل، 5٪ ضخامت سفر
تعداد قطعه: 25 نان (ضخامت 1 میلی متر)، 12 نان (ضخامت 2 میلی متر)، 7 عدد (ضخامت 3 میلی متر)
سرعت خط خط: حداکثر 150m / min
مجموع قدرت: تقریبا 210 کیلو وات
دستگاه خط برش معمولا با توجه به نیاز مشتری سفارشی می شود، تا زمانیکه شما پارامترها و الزامات را برای ما ارائه می دهید، و سپس ما برای شما یک طرح ماشین آلات مناسب برای ماشین طراحی کردیم.
در زیر بخشی از مدل های طراحی شده توسط Tengtian است
| مدل | ضخامت نوار | عرض نوار | وزن سیم پیچ | سرعت | حداکثر قدرت | منطقه اشغال شده |
| (میلی متر) | (میلی متر) | (تن) | (m / min) | (کیلووات) | (متر) | |
| TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
| TTSL -650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
| TTSL -850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
| TTSL -1350 | 0.3-6.0 | 300 تا 1300 | 15MAX | 0-180 | 230 | 20X8 |
| TTSL- 1650 | 2.0-8.0 | 600-1600 | حداکثر 20 | 0-120 | 380 | 33X12 |
| TTSL -2000 | 2.0-8.0 | 800 تا 1950 | 35 MAX | 0-120 | 550 | 37X17 |
