جزئیات محصول:
پرداخت:
|
نام تولید: | خط لوله کربنی بزرگ قطر 325 میلی متر - 530 میلی متر سرعت 25 متر / دقیقه دستگاه آسیاب لوله جوش داده شد | قطر لوله: | 325mm-530mm |
---|---|---|---|
سرعت محصول: | حداکثر 25 متر در دقیقه | مواد: | فولاد کربن، فولاد ضد زنگ، فولاد کم آلیاژ |
اره برش: | برش اره اصطکاکی | ضخامت لوله: | 4.0-9.0 میلی متر |
خدمات پس از فروش ارائه شده است: | راه اندازی و آموزش | ولتاژ: | 380 ولت |
کلمه کلیدی: | دستگاه آسیاب لوله جوشی با سرعت 25 متر در دقیقه | ||
برجسته: | آسیاب لوله فولادی کربن با قطر 325 میلی متر,آسیاب لوله فولادی کربنی بزرگ,آسیاب لوله جوش داده شده با قطر 530 میلی متر |

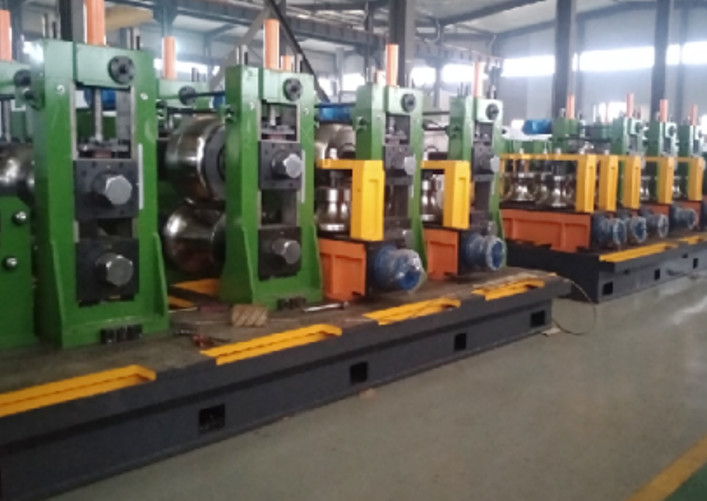

خط آسیاب لوله جوش داده شده با فرکانس بالا HG530 برای تولید لوله گرد (Diaφ325-530mm، ضخامت 4-9mm) طراحی شده است.
از قالبگیری FFX استفاده کنید: در این تجهیزات اقتصادیترین و معقولترین فرآیند قالبگیری برای خم شدن مداوم و روان در یک لوله درزدار استفاده میشود.با توجه به طراحی خاص کل ساختار رول و تنظیم آن، می تواند بدون نیاز به تعویض رول، خود را با فرم دهی تمامی اندازه ها و مشخصات محصول تطبیق دهد.
قسمت قاب از نوع سوراخ بسته یک آسیاب نورد سه قاب با چهار ارتفاع است و رول ها باید با توجه به قطرهای مختلف خارجی محصول تعویض شوند.به منظور تسهیل در تغییر سریع مشخصات، قاب قاب از نوع سوراخ بسته به طور ویژه طراحی و در یک قاب جایگزین مخصوص نصب می شود.اتصال و جداسازی با پایه و قسمت محرک توسط فشار هیدرولیک انجام می شود و تعویض در ده ها دقیقه انجام می شود.
مواد (کویل فولادی) → uncoiler → برش و جوش → آکومولاتور افقی (یا قفس) → آسیاب شکل دهی → جوشکار خاکی HF → آسیاب سایز → صاف کننده سخت (سر بوقلمون) → دستگاه برش → جدول تمام شده
غرفه های آسیاب شکل دهی | 7 |
غرفه های آسیاب اندازه | 5 |
مواد شفت | 40 کرون |
قطر لوله گرد | 19-76 میلی متر |
ضخامت لوله گرد | 1.5-3.0 میلی متر |
اندازه لوله مربع | 15×15-60×60 میلی متر |
ضخامت لوله مربع |
1.5-2.0 میلی متر
|
مدل | محدوده قطر | ضخامت لوله | سرعت خط (m/min) |
HG20 | 8-25.4 میلی متر | 0.3-1.2 میلی متر | 120 |
HG32 | 10-32 میلی متر | 1.4-1.5 میلی متر | 120 |
HG50 | 16-76 میلی متر | 0.7-2.5 میلی متر | 30-120 |
HG76 | 25-76 میلی متر | 1-4 میلی متر | 30-100 |
HG89 | 32-89 میلی متر | 1-4.5 میلی متر | 30-80 |
HG114 | 45-114 میلی متر | 1.5-5.0 میلی متر | 30-60 |
HG165 | 60-165 میلی متر | 3-7 میلی متر | 30-50 |
HG219 | 114-219 میلی متر | 4-8 میلی متر | 20-40 |
HG273 | 114-273 میلی متر | 4-10 میلی متر | 15-30 |
HG325 | 165-325 میلی متر | 4-10 میلی متر | 10-30 |
HG426 | 165-426 میلی متر | 4-12.7 میلی متر | 8-25 |
HG508 | 219-508 میلی متر | 4-16 میلی متر | 8-20 |
ما یک سال پس از نصب و اشکال زدایی موفقیت آمیز، مسئول مشکلات کیفی ناشی از طراحی و ساخت خواهیم بود و تمام هزینه های تعویض قطعات و قطعات (به استثنای عوامل انسانی و قطعات آسیب پذیر) بر عهده ما خواهد بود!
1) کارخانه 1-2 مهندس فنی را برای نصب و آزمایش عملیات ارسال می کند
2) محل، فونداسیون تجهیزات، سازه های خنک و غیره توسط خریدار با توجه به مواد تجهیزات ارائه شده توسط تامین کننده، تجهیزات نصب (تجهیزات بالابر، ابزار و غیره)، مواد جانبی نصب (سیم، لوله محرک، لوله آب) به عهده خریدار است. و غیره)، نیروی کار ترتیب داده شده توسط خریدار.
3) تامین برق، تامین آب و گازرسانی به رابط رابط تجهیزات بر عهده خریدار می باشد
4) یادداشت های آماده سازی خریدار
