فولاد کم آلیاژ لوله 1.5 میلی متری لوله لوله جوشکاری فرآیند لوله جوشکاری الکتریکی

من. منمقدمه

HG219 خط آسیاب لوله با فرکانس بالا ، اصلی که برای پردازش لوله جوشکاری الکتریکی استفاده می شود ، قطر لوله Φ88.9-Φ219.1 میلی متر و ضخامت لوله 1.5-6.35 میلی متر از لوله جوشکاری الکتریکی است ، و همچنین متناسب با روند فرایند لوله های شکل مختلف است .این خط آسیاب لوله برای دستیابی به صرفه جویی در تعداد زیادی از کارگران به صورت خودکار پردازش شده است و از خط تولید لوله های ژاپنی که تولید چانگچون / چین از ژاپن وارد شده است ، تقلید کرده است.با احترام به دقت ساخته شده برای این خط لوله لوله ، نه تنها بهترین خط لوله آسیاب لوله با فرکانس بالا از نوع 168 است ، بلکه از لحاظ شکل نیز مناسب است.



منمن. تیاو اصطلاحات اولیه پردازش

(1) نوار فولادی

باید نیاز به استاندارد YB189-64 داشته باشد.

(2) فولاد کم کربن ، فولاد کم آلیاژ ؛ δb≤520Mpa ； δs≤340Mpa

(3) سیم پیچ سفر

قطر داخلی Φ500-Φ600 میلی متر

قطر خارج Φ1000-Φ2000 میلی متر

وزن سیم پیچ 00012000 کیلوگرم

(4) ماشین آلات و الکترونیک: حدود 1000 کیلووات.

جوشکار با فرکانس بالا: 500 کیلو وات

(5) قابلیت هوای فشار: 6m³ / m ، 0.4-0.6Mpa

(6) فروشگاه کار و برق:

برای کار در مونتاژ خط آسیاب لوله با فرکانس بالا باید بالاتر از 6M باشد ، یعنی فاصله از زمین تا دستگاه انتقال آسمان است ، دهانه کارگاه 18 M ، طول 120 M ، مجموعه یدک کش های مکانیکی Sky-transfer-machine است شامل 15 تن و 10 تن.



مندوم روند کار:

نوار فولادی به سیم پیچ → uncoiler → صاف کننده پایان → صاف کننده → جوشکار برشی unit واحد مواد ذخیره سازی → تشکیل ، جوشکاری ، خنک کننده ، دقیق لوله Dia.اندازه → اندازه دقیق لوله دقیق ، برش ، بازرسی → بسته.



منV.پقابلیت برش تجهیزات:

دور: Φ88.9-219.1میلی متر؛

مربع: 70 * 70-170 * 170 میلی متر

مستطیل: 100 * 50-200 * 150 میلی متر



ضخامت: 1.5-6.35میلی متر



حداکثرسرعت تولید: حداکثر55در دقیقه







پنجم تیپارامترهای اصلی واحد خط لوله آسیاب:





ماشین کویل



ماشین کویل اصلی شامل سیلندر هیدرولیک ، موتور الکتریکی ، کاهش سرعت واحد قاب رودخانه ، قاب حرکت سطح واحد دستگاه سیم پیچ ، حرکت دستگاه سیم پیچ uping توسط موتور کاهش سرعت الکتریکی یا کاهش واحد دنده ، واحد دستگاه سیم پیچ uping توسط سیلندر هیدرولیک ، فشار روغن هیدرولیک 7 مگاپاسکال است و چرخش سیلندر هیدرولیک 400 میلی متر است و حرکت سیلندر هیدرولیک باید توسط کلید مسیر برق کنترل شود.







لغو اتصال

سیم پیچاز ساختار تک لبه است.شامل دو قسمت اصلی است: بدنه اصلی و پایه ثابت.بدنه اصلی به سیستم پنوماتیک مجهز شده است تا نیازهای انبساط ، انقباض و ترمز شدن سنبه ها را برآورده سازد.

OD سیم پیچ	Φ1000-2000 میلی متر
شناسه سیم پیچ	Φ500-600 میلی متر
عرض نوار	270-700 میلی متر
ضخامت نوار	1.5-6.35 میلی متر
وزن نوار	Max12T
نوع گسترش	هیدرولیک گسترش یابد
زنگ تفريح	رانندگی بادی









واحد صاف کننده:



این واحد اصلی برای هدایت تغذیه هد جدید فولاد سیم پیچ به داخل واحد مسطح بعد از آوردن سیم پیچ به محل کار توسط واحد uncoiler استفاده می شود.



قدرت موتور الکتریکی: 3 کیلو وات

فشار پردازش: 7 مگاپاسکال

کاهش سرعت: BW17-2





واحد پهن کننده



این واحد اصلی برای پهن کردن سر و دنباله فولاد نواری و آماده سازی برای مرحله بعدی جوشکاری برش و برش استفاده می شود تا اطمینان حاصل شود که فولاد نوار در برابر جوش برش مخالف است و مستقیم است.

سطح پهن کننده و قابلیت فشار دادن:

سبک تنظیم سرعت: هیچ درجه ای از سرعت تنظیم وجود ندارد

سبک ساختار: فشار دادن و حمل ، واحد پهن کننده پنج رول

سبک بالا و پایین: سیستم هیدرولیک

عرض پهن کننده: 270-700 میلی متر

ضخامت پهن کننده: 1.5-6.35 میلی متر

فشار کار سیلندر هیدرولیک: 7 مگاپاسکال

قدرت موتور الکتریکی: 15 کیلو وات









 لب برش و جوشکار





جوشکار برشی واحد مهمی برای تجهیزات خط آسیاب لوله است و اصلی برای برش سر فولادی نوار بدون نرمال یا آزمایش و سپس اتصال آخرین آزمایش فولاد نواری با سر نوار بعدی به منظور اطمینان از ادامه پردازش استفاده می شود.

قدرت: قدرت هیدرولیک

ضخامت برش: 1.5-6.35 میلی متر

عرض: 270-700 میلی متر

فشار روغن هیدرولیک کار: 7 مگاپاسکال

فشار سیلندر هیدرولیک برای برش: 14 مگاپاسکال







باتری مارپیچی افقی 6M





این واحد اصلی شامل دستگاه فشار دادن و حمل مواد ، مونتاژ باتری ، واحد کنترل واحد ، واحد کنترل برق است.

• دستگاه را فشار دهید و حمل کنید:

این اصلی شامل قاب ، موتور الکتریکی ، واحد ترمز ، چرخش محور چرخش محور قدرت کاهش سرعت ، فشار دادن و حمل رول ، سیستم فشار فشار رول راهنما ، واحد سرعت بازرسی است.این می تواند فولاد نوار را به باتری تأمین کند و زمان متوسطی که اطلاعات سرعت حمل را به سیستم کنترل الکتریکی منتقل می کند ، هنگامی که ما نیاز به توقف حمل مواد به این واحد داریم ، رول به موتور الکتریکی متوقف می شود و رول مواد را فشار می دهد و حمل می کنید شکستن ، و همچنین می تواند سرعت را برای حمل موتور الکتریکی و واحد حمل سرعت ماده را تنظیم کند.

1. جمع آوری قاب باتری:

موتور الکتریکی ، قاب ، رول دایره داخلی ، رول دایره خارج و رول فشار را شامل کنید.این می تواند برای ذخیره مواد فولادی نوار از واحد فشار و حمل استفاده شود و می توان آن را از رول مواد ارسال کننده مرکز تهیه کرد.

1. دستگاه ارسال مواد:

شامل قاب ، رول جهت راهنما ، هدایت رول از مکان بالا یا پایین.این می تواند فولاد نواری را به شکل سیستم حمل کند و اطلاعات مربوط به سرعت مواد را به دستگاه کنترل الکتریکی ارسال کند.

(4) پارامترهای فنی:

ضخامت سیم پیچ فولادی: 1.5-6.35 میلی متر

عرض: 270-700 میلی متر

قطر خارجی: 8000 میلی متر

سرعت حرکت مواد را حمل کنید: Vmax = 100m / min

به طور مستقیم قدرت موتور الکتریکی مطبوعات و حمل: موتور 45 کیلو وات

موتور الکتریکی قاب باتری: موتور 75 کیلو وات







تشکیل & سبزرگ کردن

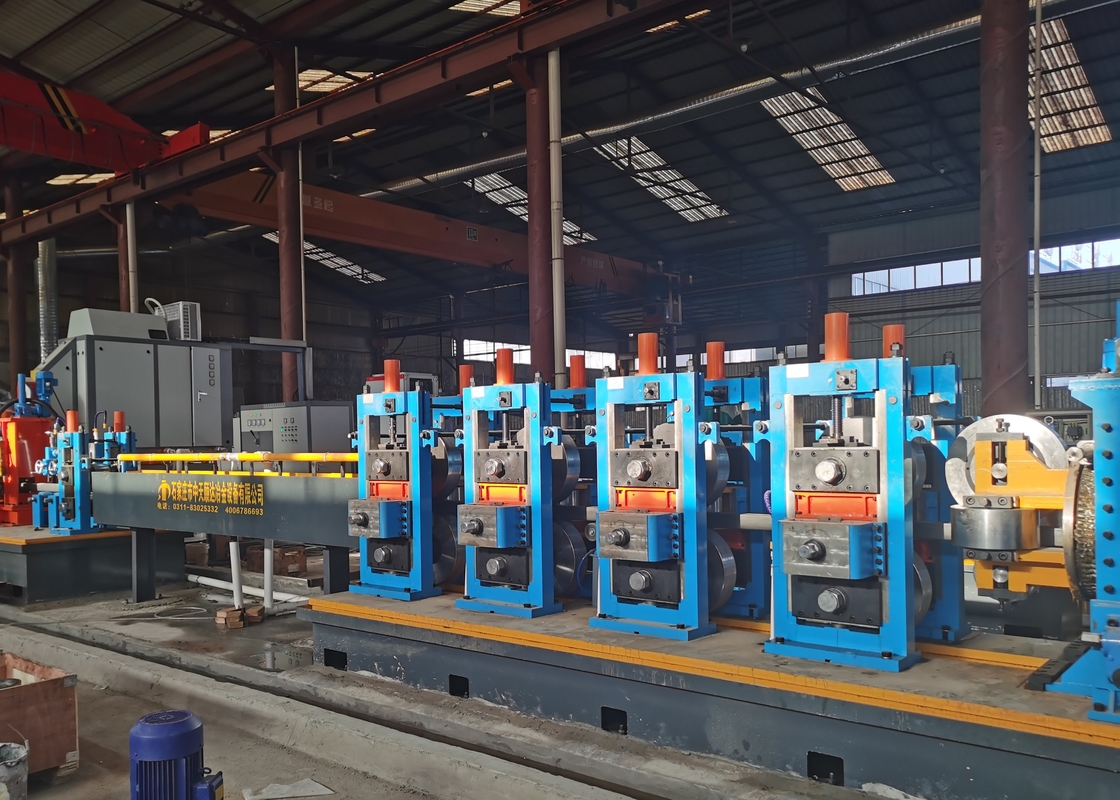

واحد تشکیل و اندازه گیری تجهیزات حیاتی خط آسیاب لوله است.این واحد از نظریه قاب رول پیروی می کند.این می تواند برخی از مشخصات فولاد فولادی را با جوشکاری بدون تماس ادامه دهد ، یعنی مقداری فولاد نواری را به این واحد منتقل می کند و اجازه می دهد قاب از طریق لوله به لوله خام منتقل شود ، و سپس مایع الکتریکی را با هم بر روی سطح جوش لوله قرار می دهد تا دمای لوله را با توجه به جوشکاری با استفاده از جوشکاری رول بالاتر درمان کنید و سپس پس از خنک شدن ، اندازه و صاف کننده را تولید کنید تا لوله مورد نیاز شما تولید شود.





تشکیل لوله OD.	دور: Φ88.9-223میلی متر ； مربع: 70 * 70-170 * 170 میلی متر مستطیل: 100 * 50-200 * 150 میلی متر
تشکیل ضخامت دیوار لوله	1.5-6.35میلی متر
سرعت شکل گیری	حداکثر 50 متر در دقیقه
عدد.شکل گیری پایه ، افقی	7
عدد.از پایه های تشکیل ، عمودی	9
پایه رول راهنما	1
استند رول را فشار دهید	1
پایه رول سنگزنی	1
برش تراشنده Bur	2 مجموعه
تعداد پایه های اندازه ، افقی	5
عدد.از پایه های اندازه ، عمودی	5
سر ترکها	4 مجموعه با یک سر
قطر شفتو مواد ایستاده رول افقی	Φ120 میلی متر ، ماده 40Cr
قطر شفتو مواد ایستاده رول عمودی	Φ70 ماده 40Cr
موتور اصلی AC	شکل گیری: 160 کیلووات اندازه: 200 کیلو وات





اره کاری

اره برش سرد یک فناوری برش آنلاین در حال ظهور در صنعت لوله جوش داده شده است.ویژگی اصلی این است که اصل فرز سرد را اتخاذ می کند.پس از برش ، انتهای لوله صاف و بدون جاروبک است.برای برنامه های با نیاز به پردازش بالا نیازی به برش ثانویه نیست.علاوه بر این ، با توجه به پیگیری پیگیری شده سروو از تکنولوژی ردیابی با طول ثابت ، دقت طول برش بالاتر از اره های معمولی پرواز رایانه است.در فرآیند تولید ، گرد و غبار و آلودگی صوتی به طور قابل توجهی کاهش می یابد.

کل سیستم از سیستم کنترل حرکت دیجیتال سیمزن و ترکیبی شبکه Profinet ، موتور سروو از طریق کنترل شبکه ، از طریق پارامترهای سیستم ورودی صفحه نمایش لمسی 10 اینچی ، پارامترهای عملیاتی سیستم واضح و دقیق و اطلاعات هشدار سیستم ضبط در زمان واقعی است. صفحه فولادی پایه اره پس از خوی جوش داده شده و پردازش می شود. قطعات متحرک همه توسط ریل راهنمای خطی و پیچ توپی هدایت می شوند. این سیستم روانکاری خاص خود را دارد. کل دستگاه اره پرواز پایدار و قابل اعتماد است ، و کنترل الکتریکی سیستم پیشرفته است

روش تشکیل واحد: تشکیل خط پایین / شکل گیری مرکز

حداکثر سرعت خطی: 55 متر در دقیقه

محدوده طول برش: 4 ~ 12 متر

دقت طول برش: ± 1.5 میلی متر (نوسان سرعت خط از 2 exceed فراتر نمی رود)

کنترل کننده اصلی: Siemens Simotion D435-2

شبکه کنترل: ProfiNet

ورودی و خروجی: ET-200SP





600KW جوشکار با فرکانس بالا

قدرت اسمی: 600 کیلو وات







لوله فولادی اتوماتیک بسته بندی و دستگاه پالت سازی



دستگاه بسته بندی اتوماتیک و پالت سازی لوله های فولادی برای تکمیل خودکار جمع آوری و انباشت لوله های جوش داده شده در انتهای خط تولید لوله جوشکاری ، برای اجرای روان به طور خودکار ، برای کاهش شدت کار ، برای بهبود درجه اتوماسیون خط تولید ، و به طور موثر بهره وری تولید را بهبود بخشد.در عین حال ، می تواند صدای ضربه را کاهش دهد ، آسیب دست انداز را برطرف کند ، کیفیت محصول را بهبود بخشد ، هزینه تولید را کاهش دهد و خطر پنهان ایمنی را از بین ببرد.







غلتک

ماده: Cr12

سختی غلتک: HRC58-62

عمیق شدن سخت شدن رفع: 10 میلی متر

ناهمواری سطح: Ra≤0.8um
